805 通风过滤网组｜256×256 mm外框｜机柜进风过滤附件

SXDOOL · 805

机柜进风过滤，也兼顾日常维护

805 通风过滤网组，面向工控机箱与机柜的进风过滤、附件替换和批量配套。先核对安装尺寸，再结合配套风扇验证过滤后的散热表现。

外框 256×256 mm 滤棉 218×218 mm 安装关系按画册核对

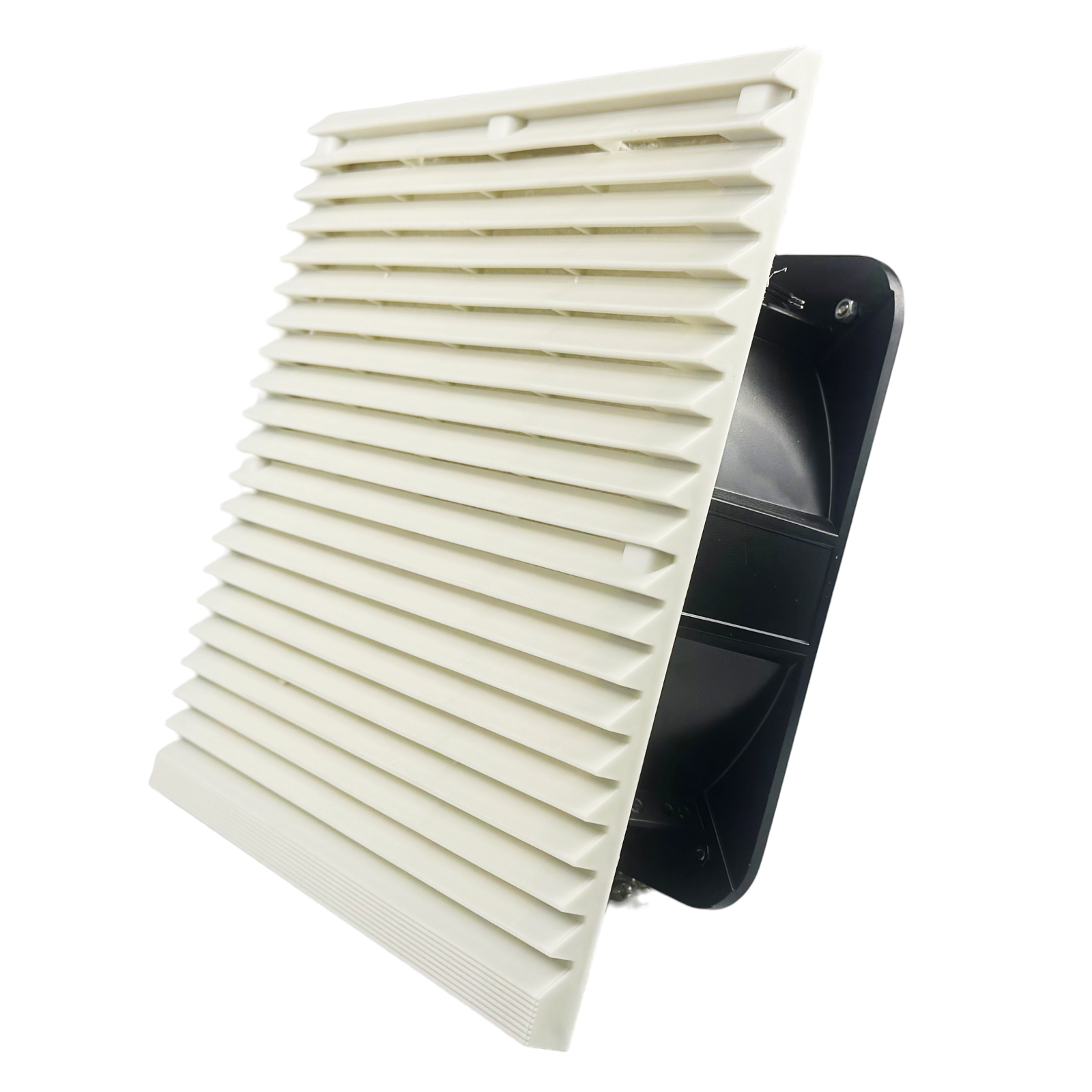

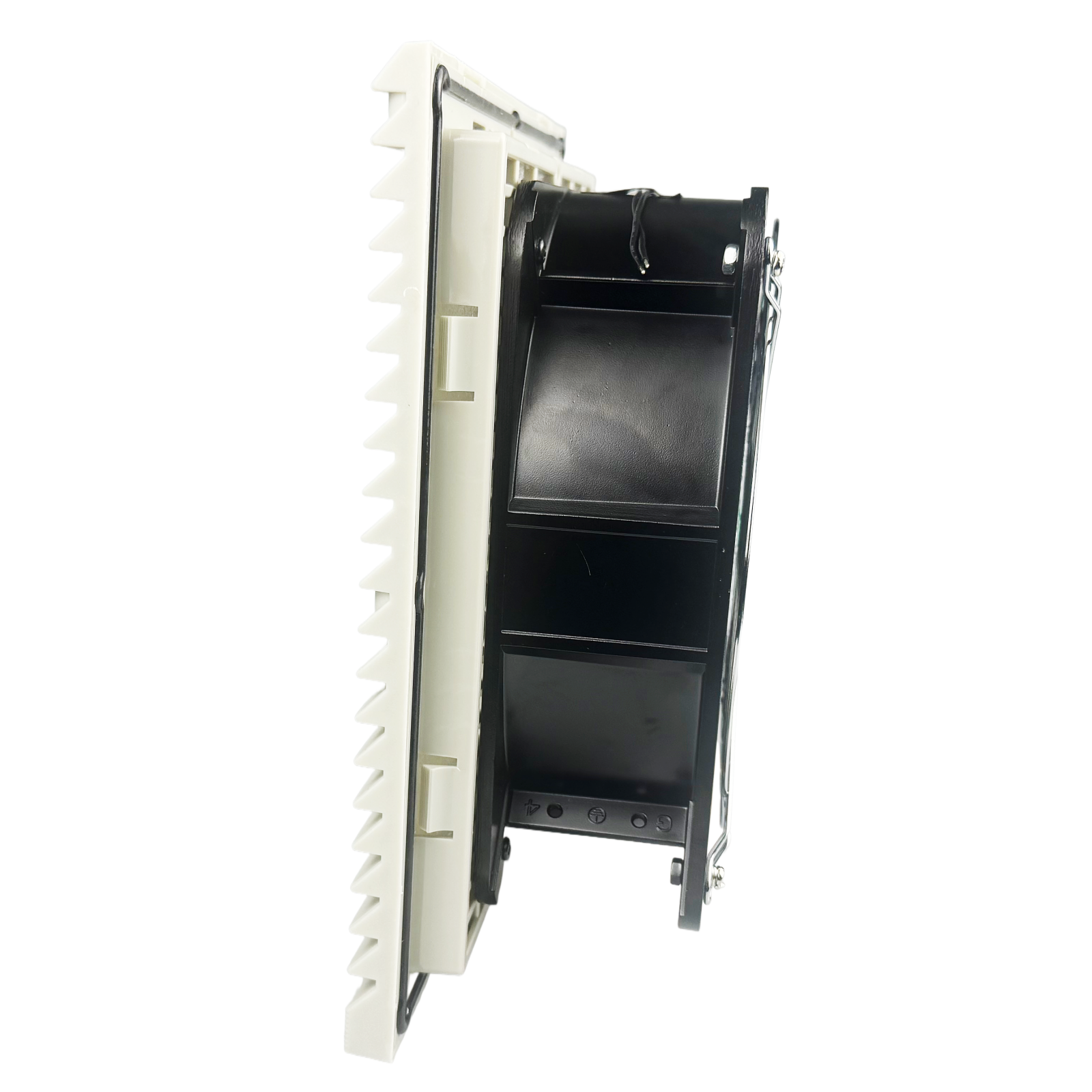

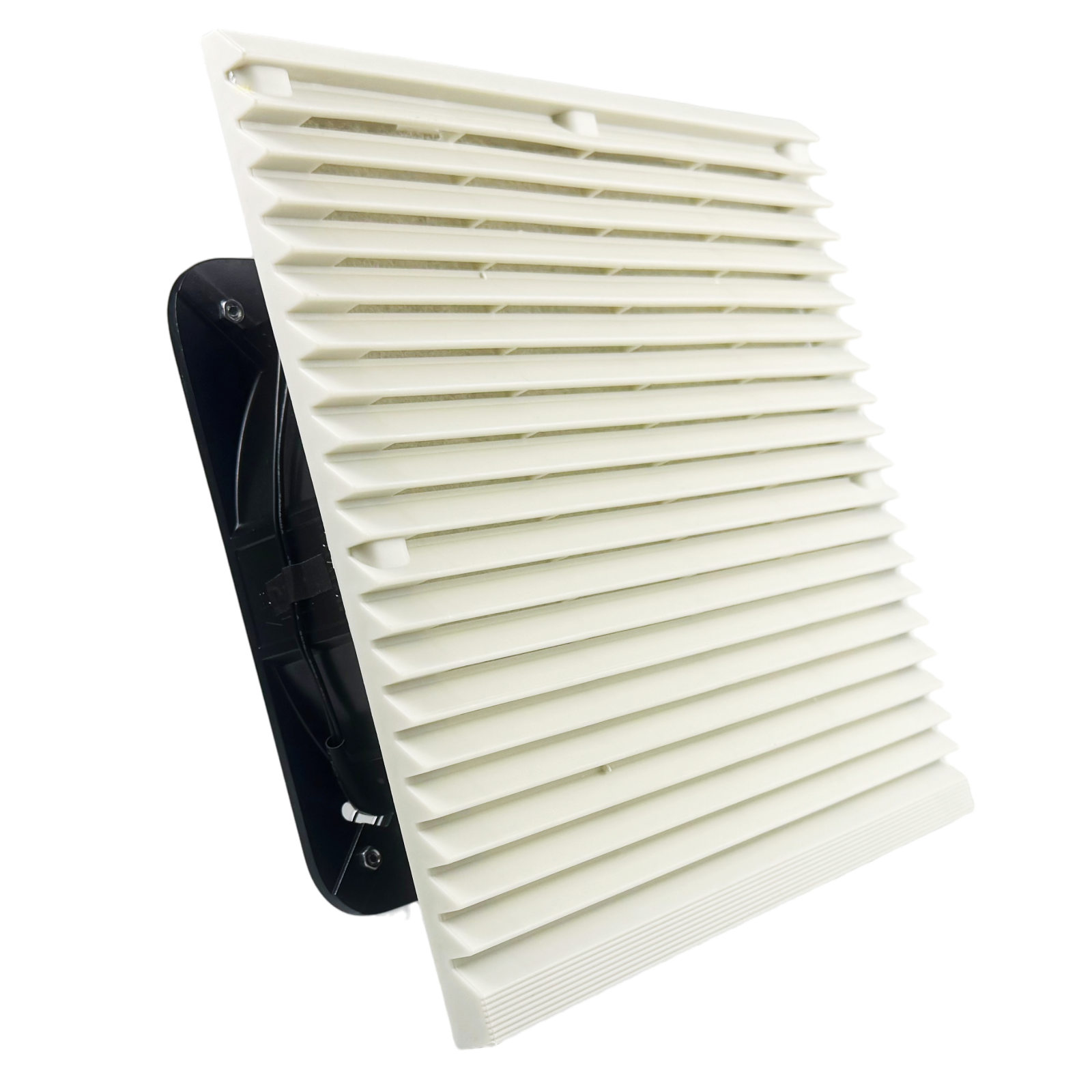

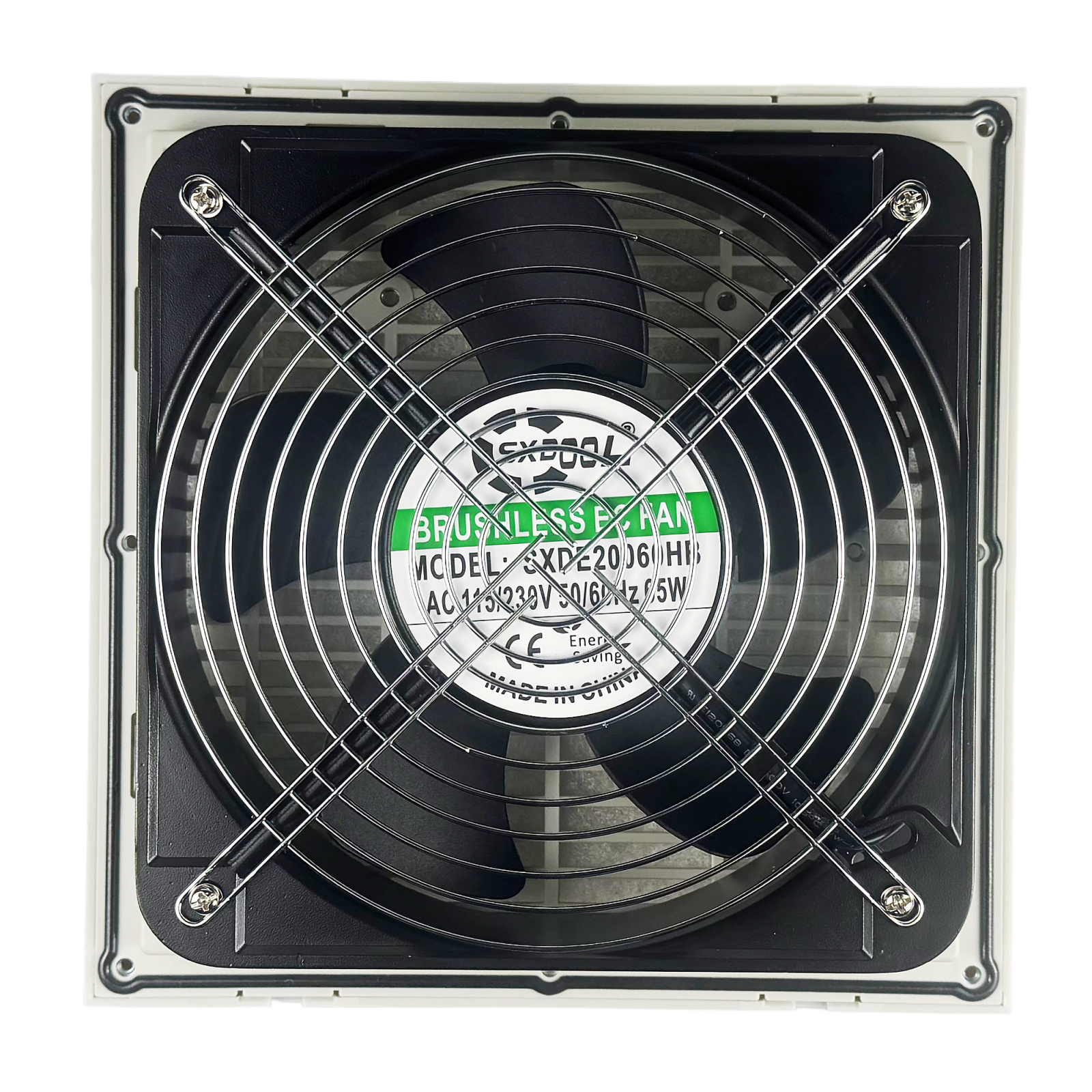

图片为过滤网组与风扇的组合装配示例。配套风扇是否包含在供货中，以及其型号、供电、性能和接线，均需另行确认；不能仅凭组合照片确定订购规格。

外框尺寸为 256×256 mm。还需核对机柜实际开孔、面板厚度、螺钉位置和周围空间；外框尺寸不等于机柜开孔尺寸。

画册提供多组安装关系，需逐项对照风扇孔距、外形和装配深度。不能把某一组标注直接当作唯一适配风扇尺寸。

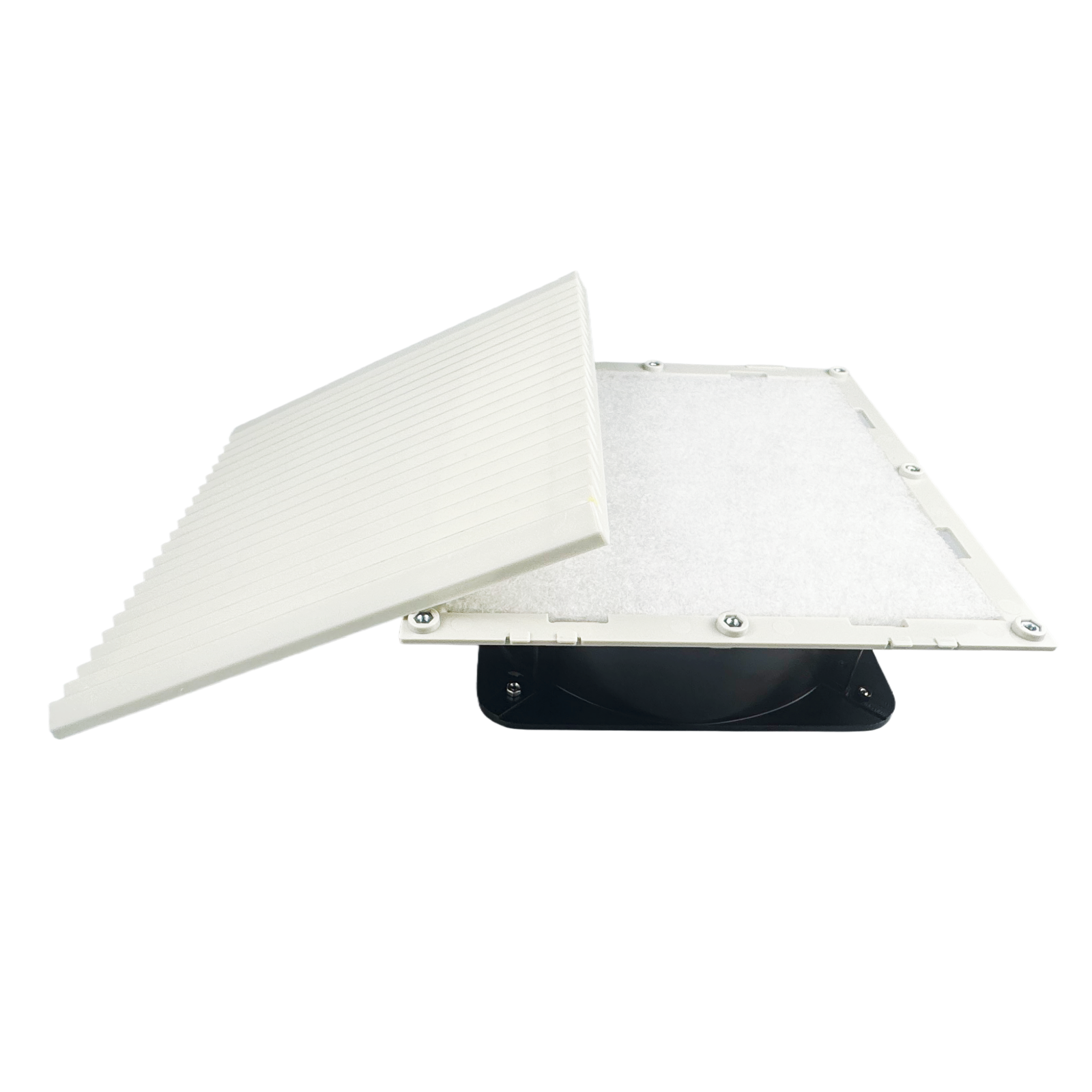

预留前盖操作与滤棉检查空间。维护安排应结合现场粉尘、过滤阻力变化和设备温升，不承诺固定更换周期。

外框尺寸	256×256 mm
滤棉尺寸	218×218 mm；材质、厚度及过滤要求需另行确认

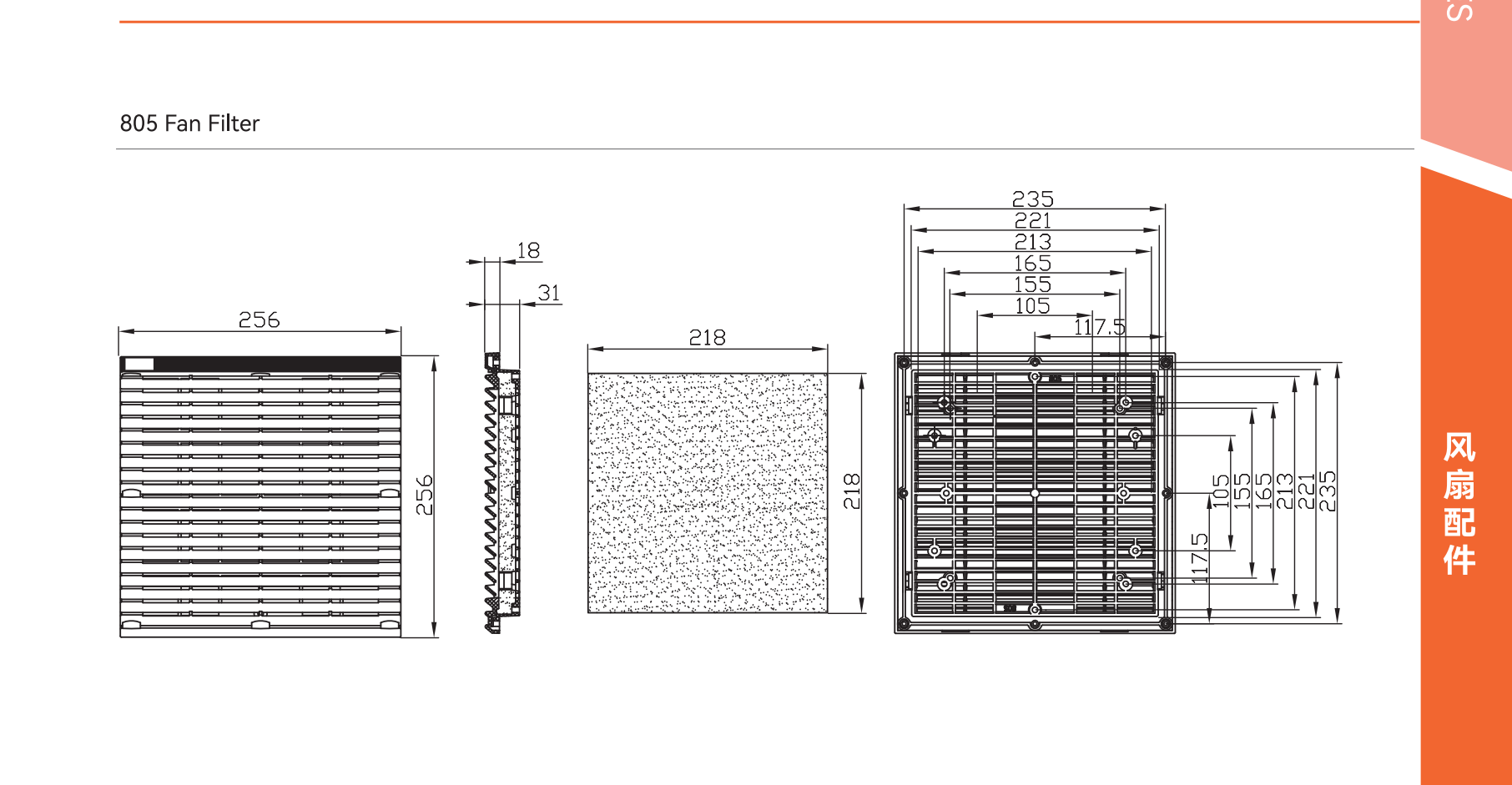

结构及安装关系	详见图库“尺寸图”。侧视图包含 18、31 mm 标注，背部包含多组孔位与结构标注，须按图中起止位置核对，不将它们等同于整套含风扇深度。
配套风扇	由设备供电、安装孔位、系统阻力、温升及噪声要求共同确定；本页不提供未经验证的组合风量或功耗结论。

来源：盛煊达产品画册第 106 页“805 Fan Filter”（PDF 第 54 页右上）。尺寸单位为 mm，实际供货版本以确认图纸为准。

当面板空间、开孔及孔位与 805 图纸一致，且样品验证确认过滤后的工作点、温升和维护空间满足设备目标时，可将 805 列为主选。

若空间或孔位不同，可比较其他外形的过滤网组；若过滤后散热不足，应同时评估过滤面积、风道阻力和风扇工作点，不能只凭外观换型。

不适用条件：未核对尺寸、过滤阻力或防护边界时，不作为直接替换结论。雨淋、喷淋、腐蚀性粉尘或要求整机密封的场景，需另行验证，不能将本附件视为已证明的整机防水方案。

照片展示组合装配关系，并不确定供货清单。请说明需要过滤附件还是含风扇组合，我们会核对版本、接线及供货内容。

滤棉和机柜风道会改变系统阻力。样品测试应观察过滤后的实际散热效果、设备温升与噪声，并考虑使用中积尘带来的变化。

可以先发送安装位、现有附件和风扇铭牌照片，并提供开孔与孔距。我们据此整理待确认信息，再给出适配候选和样品确认建议。

告诉我们用在哪类设备、现有安装尺寸和主要散热问题。型号不确定也没关系，我们会协助核对方案。

为了更快确认，请尽量提供开孔/孔距/面板厚度、配套风扇与供电、热负荷或允许温升、系统阻力、噪声要求、控制方式、工作环境，以及数量与期望交期。暂时没有的数据可在样品阶段共同补齐。

资料依据：盛煊达产品画册“805 Fan Filter”结构尺寸图及 805 组合实拍。主选、备选与样品验证项需根据您的具体设备确认；最终规格以双方确认的图纸、样品编号与订单版本为准。
