804 通风过滤网组｜150×150×29 mm｜80/90 mm级开孔配套
804 通风过滤网组
用于工控机箱与中小机柜的进风过滤和可维护防尘。外框 150×150 mm、总厚度 29 mm，可按画册尺寸图核对 80/90 mm 级开孔与风扇安装关系；请结合机柜开孔、安装孔位、过滤阻力和现场粉尘条件确认是否适配。
先判断是否适合您的机柜
| 主选方向 | 机柜面板可容纳 150×150 mm 外框，开孔与安装孔位可按 804 画册尺寸图核对，并计划配合 80/90 mm 级开孔或风扇使用。 |
|---|---|
| 备选方向 | 开孔、孔距或安装空间不匹配时，比较 803、805 或其他过滤网组结构，并以对应图纸重新核对。 |
| 不适用条件 | 不能仅凭外观替换；未确认过滤后风量、现场粉尘、开孔和防护边界时，不应把本附件当作整机防水、防雨或密封方案。 |
| 待确认信息 | 机柜开孔、安装孔位、面板厚度、配套风扇与供电、热负荷/允许温升、系统阻力、噪声、控制、环境与粉尘、数量和交期。 |
尺寸与安装

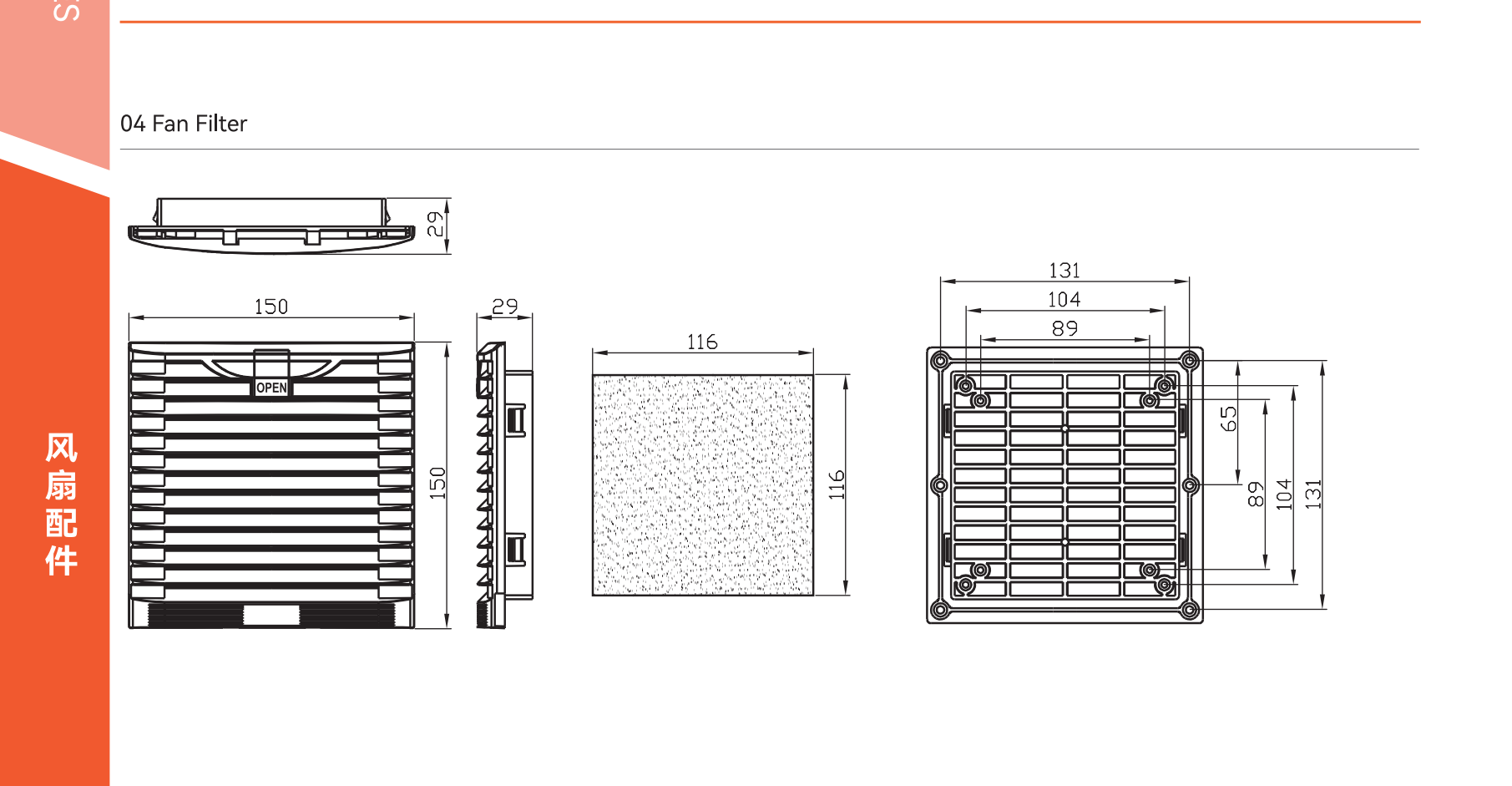

画册标注外框 150×150 mm、总厚度 29 mm，并显示 131、104、89、65 mm 多组安装关系；滤棉尺寸为 116×116 mm。
过滤与通风
过滤棉会增加系统阻力，需与风扇工作点及设备允许温升一起验证，不能只看风扇自由风量。
维护方式

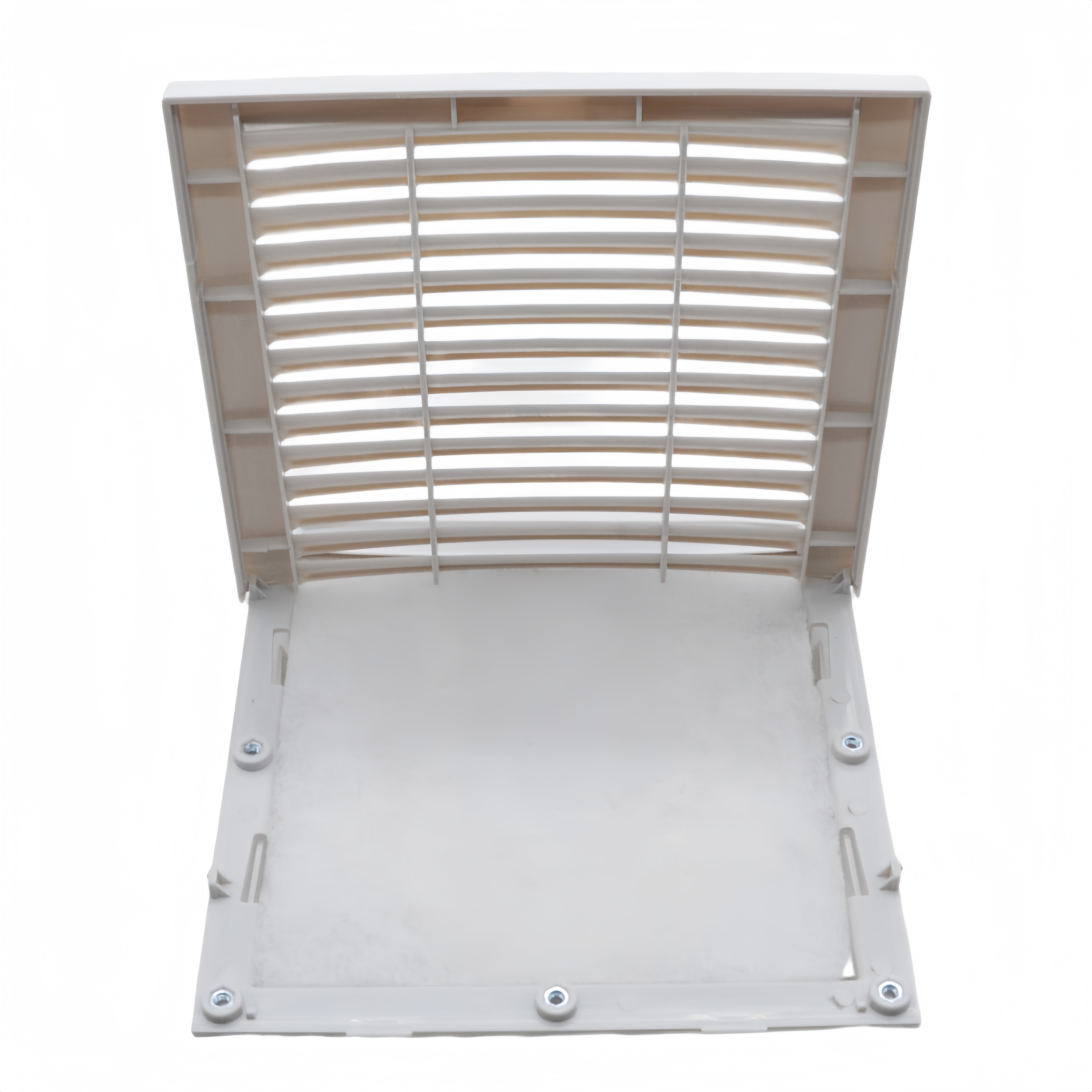

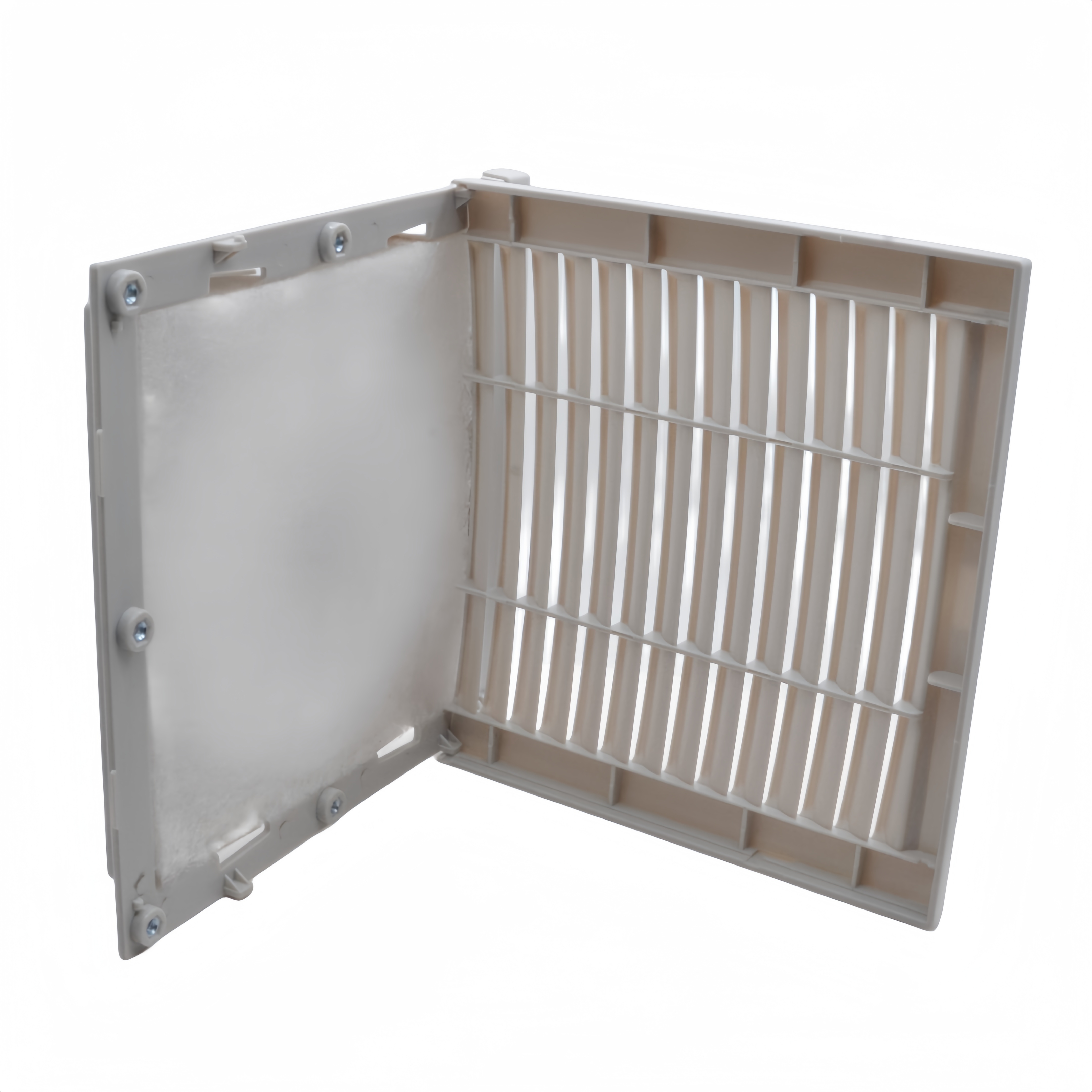

前盖可开启，便于检查与更换滤棉；维护周期应根据现场粉尘量、过滤压降和设备温升变化确定。
告诉我们机柜条件，获取适配与样品建议
发送机柜开孔、安装孔位、配套风扇、现场粉尘和维护频次，我们将整理主选、备选、不适用条件与样品确认清单。型号暂不确定时，也可以发送安装位和现有附件照片。
