GF12032 侧向出风 DC 涡轮风扇

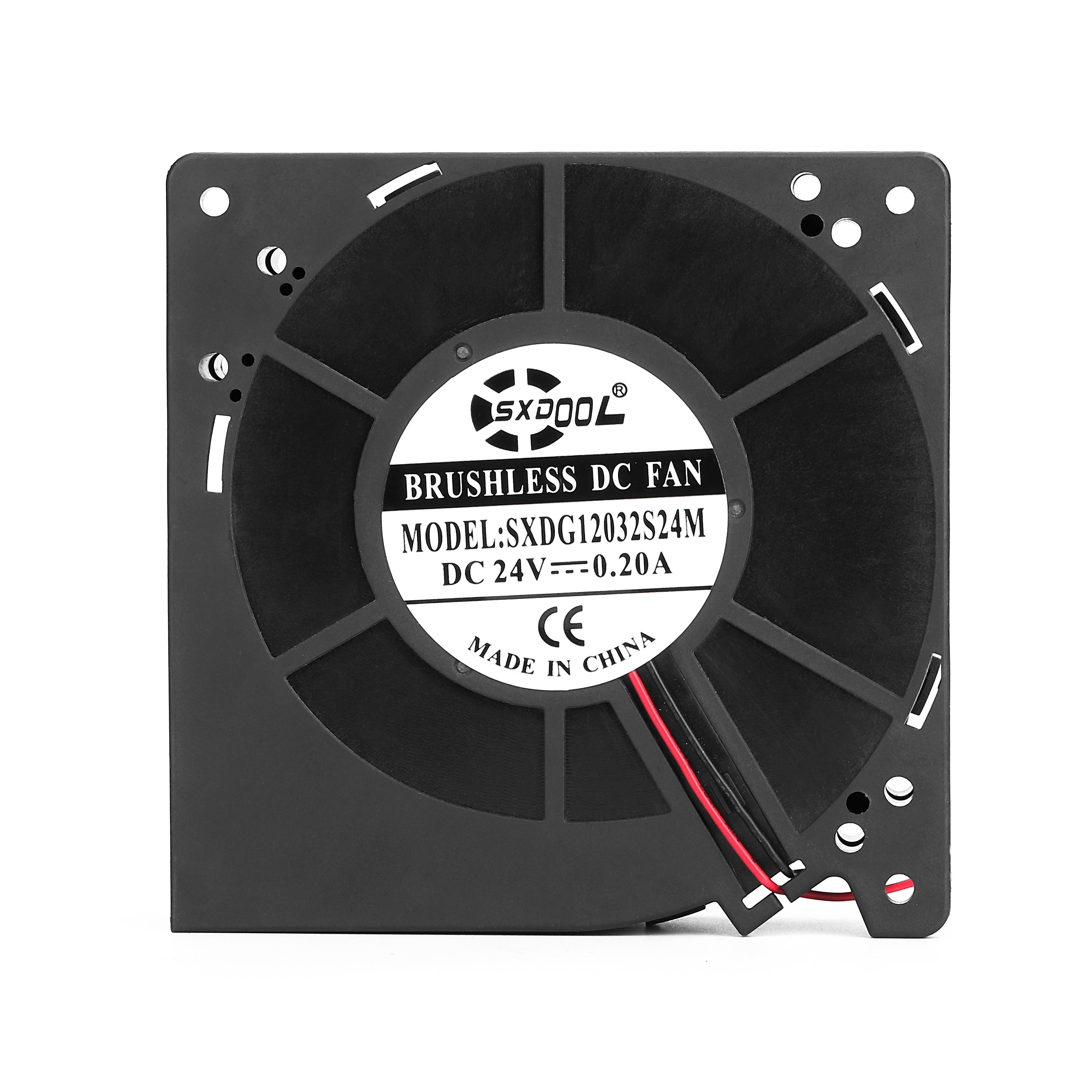

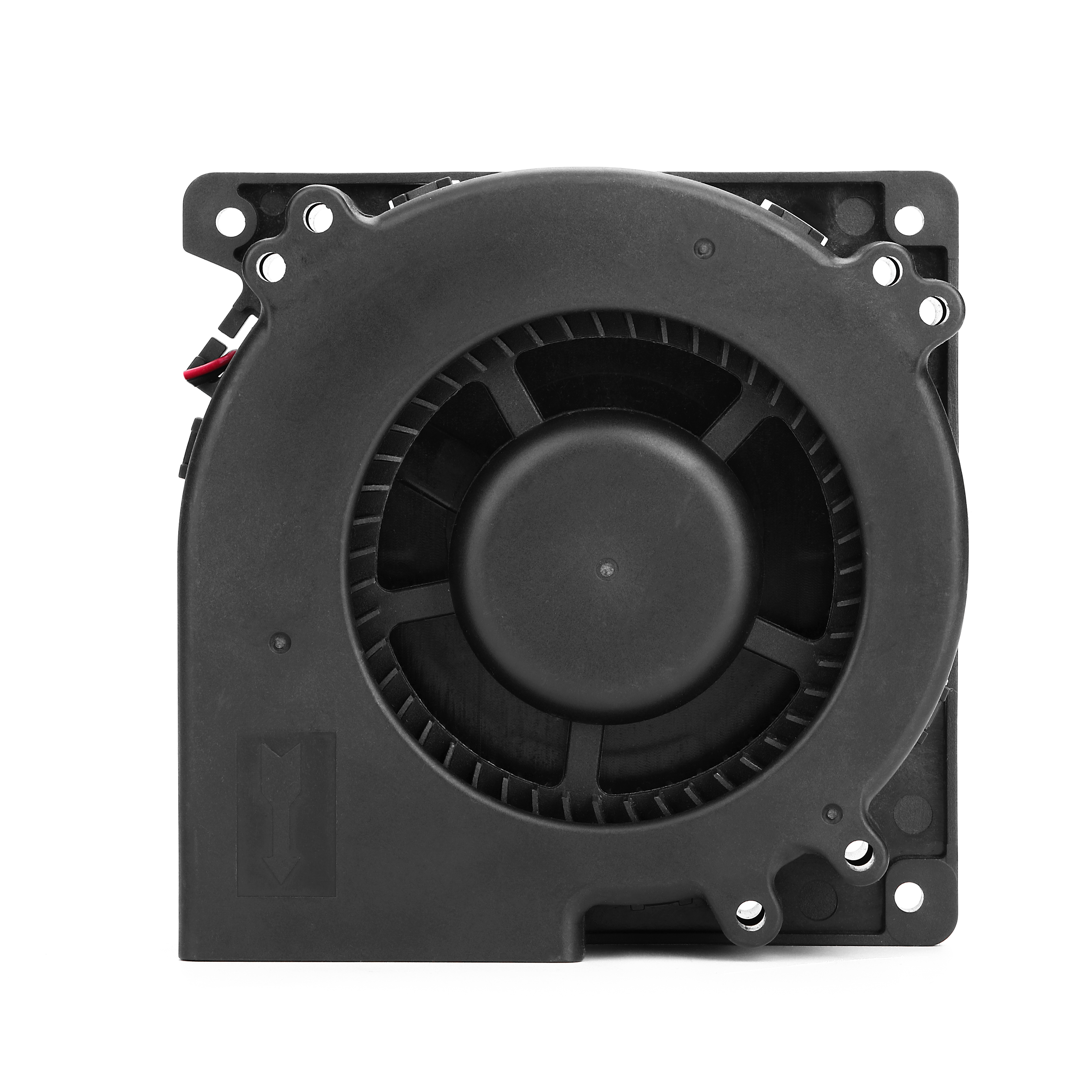

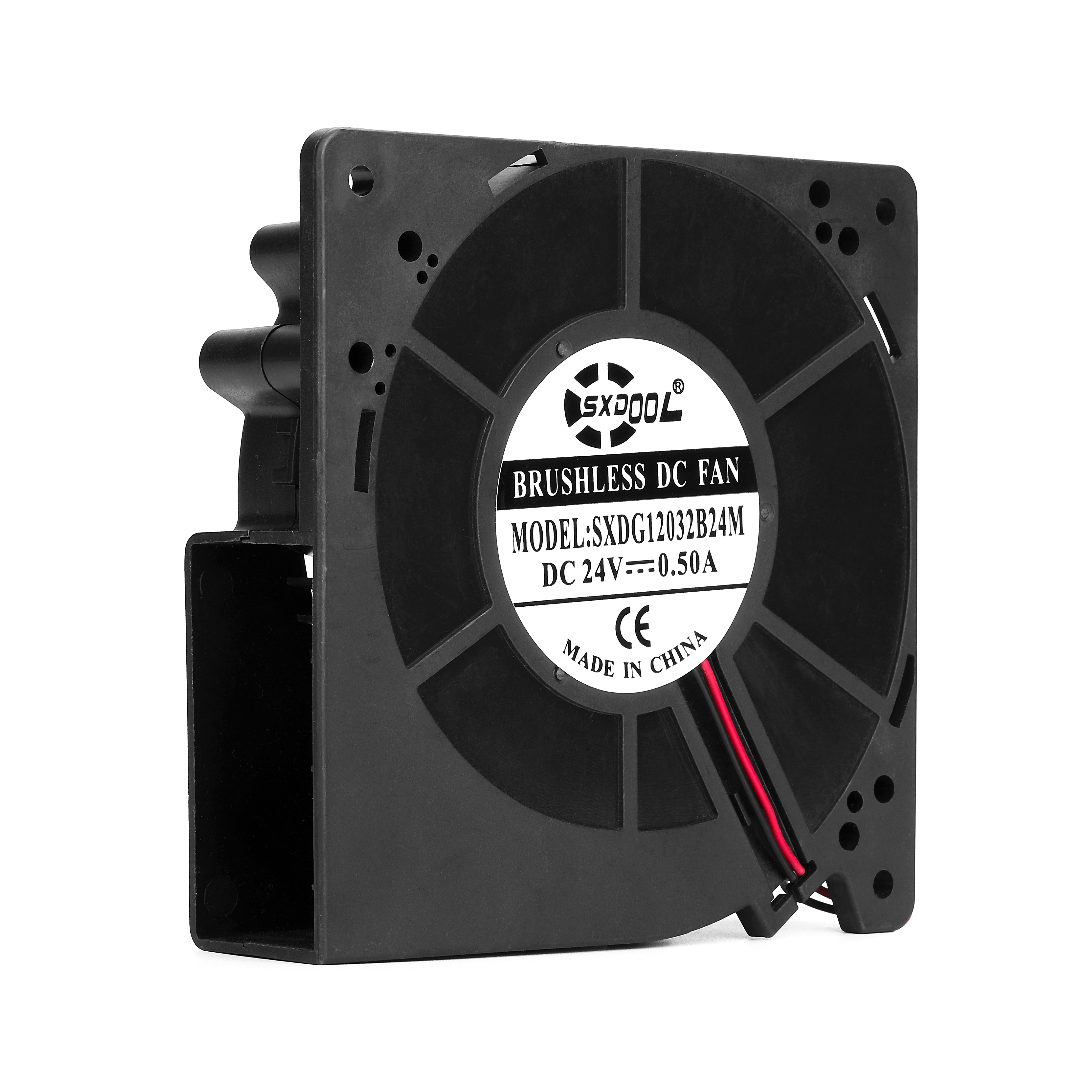

面向充电桩、储能模块和大型仪器的功率模块定向风道散热。产品系列安装轮廓约为 120×120×32 mm，重点用于轴流安装方向不合适、需要侧向出风和较高背压的设备。实拍图为 GF12032 系列代表型号，具体电压、参数行、控制与线材按订单版本确认。
已确认信息与证据边界
| 产品系列 | GF12032 DC 涡轮风扇 |
|---|---|

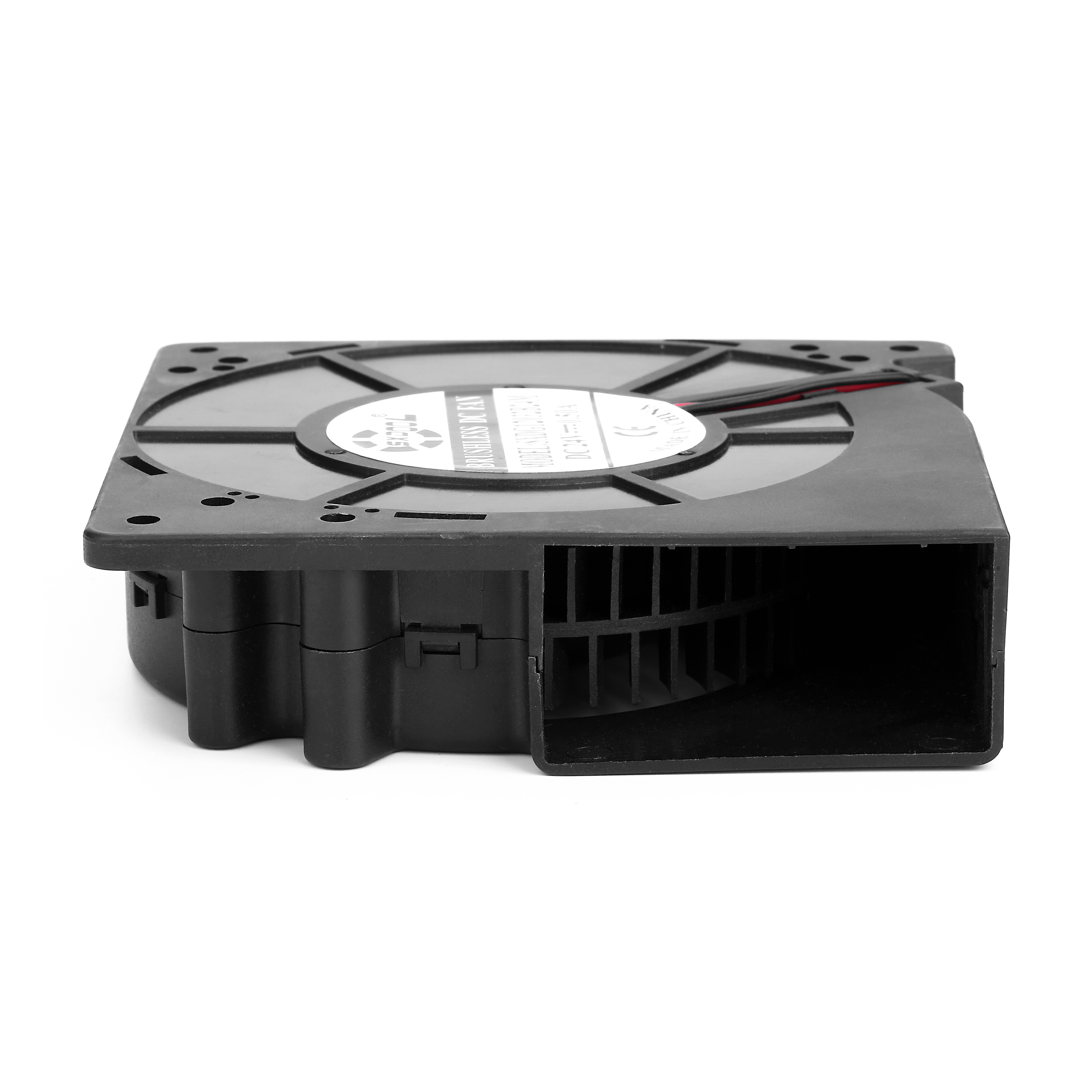

| 结构与风向 | 离心/涡轮结构，侧向出风；用于定向风道与出风口对接 |

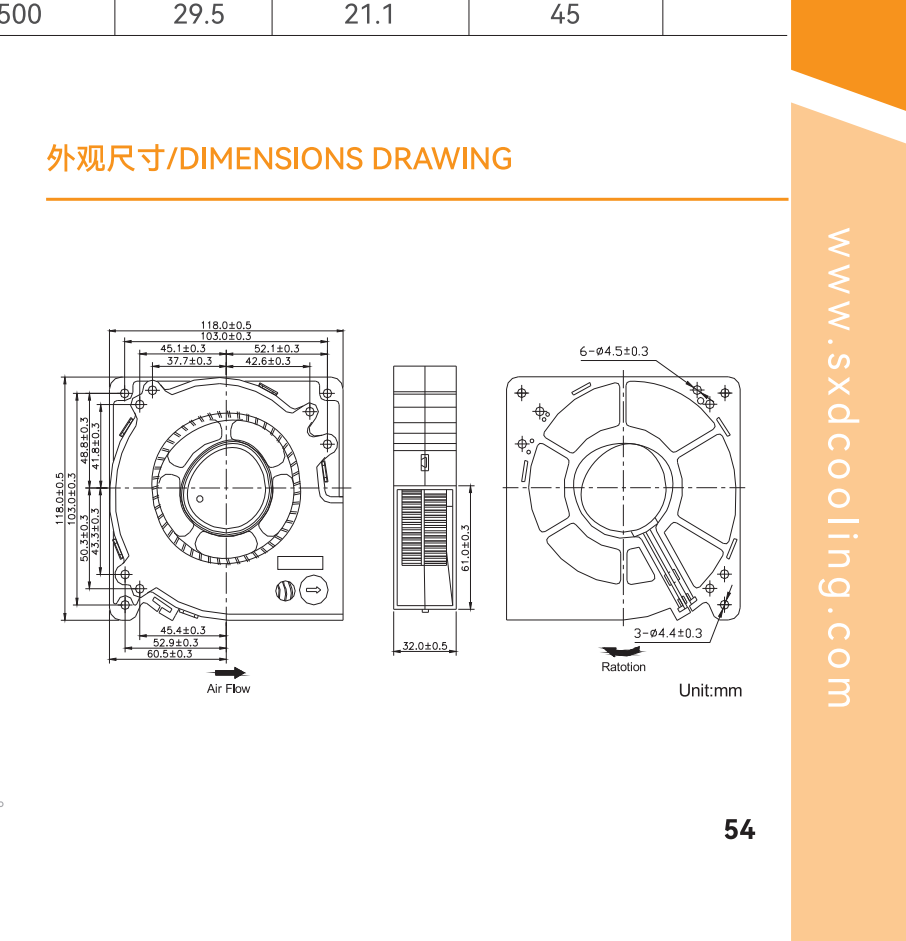

| 尺寸参考 | 120×120×32 mm 级；画册图纸显示主体外形约 118×118×32 mm，安装孔位与出风口尺寸需按图纸复核 |
| 供电版本 | 页面覆盖 12V / 24V / 48V 系列选型；实拍铭牌为系列代表，不表示同一实拍件同时支持全部电压 |

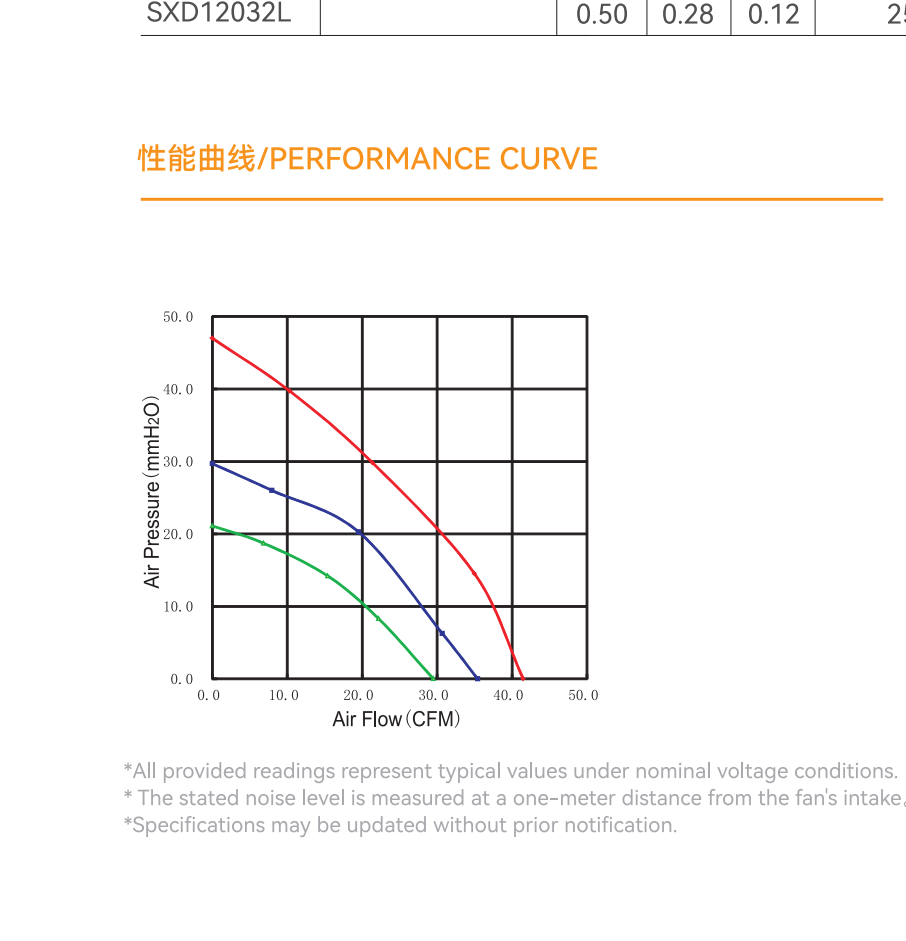

| 性能边界 | 画册提供家族参数表与 P-Q 曲线；风量、静压、噪声、转速、电流和寿命必须绑定具体型号参数行后使用 |
如何判断是否适合您的设备
主选：当设备为功率模块侧向/定向风道，安装轮廓与出风口可以对接，且对应版本 P-Q 工作点能满足系统背压、温升和噪声目标时，可进入主选。
候选：在充电桩、储能模块或大型仪器中，需要侧向出风并希望获得比普通轴流结构更集中的风道压力时，可先列为候选。
备选：若安装方向允许直通风道，应同时比较同尺寸轴流、增压轴流或其他离心结构，依据实际系统阻力选择。
不适用条件：未核对出风口位置、安装孔位、工作点和背压时，不应只因“12032”或电压相近就替换另一款涡轮风扇。
适用场景与决策重点
典型设备：充电桩功率模块、储能模块、大型仪器的侧向或定向风道。
工程关注：硬件/热设计工程师先确认热负荷与温升，结构/电气工程师核对出风口、孔位、供电与控制，研发采购/供应链再确认版本、样品和批量条件。
验收目标：模块温升有余量、出风口可靠对接、调速与监控功能完整。
样品验证建议
- 按尺寸图核对主体轮廓、厚度、安装孔位、进风面、出风口和线材方向。
- 用实际散热片、滤网和风道阻力确定系统工作点，不用零静压风量代替装机表现。
- 在最终供电条件下测量模块温升、噪声、启动状态与调速范围。
- 如需 PWM、FG、RD、指定端子或线序，按具体订单版本逐项确认并留样。
为便于快速选型，请提供
设备类型与安装位置、尺寸/厚度、供电、热负荷/允许温升、系统阻力、噪声、控制、环境、数量和交期。型号暂不确定也可以发送原风扇铭牌、安装位、出风口、连接器和线材照片，我们将整理主选、备选与样品验证项。
常见问题
GF12032 可以直接替换同尺寸轴流风扇吗？
不能只按尺寸判断。涡轮风扇为侧向出风，出风口方向、安装孔位和系统工作点都必须重新核对。
12V、24V、48V 的性能是否相同？
不应默认相同。必须按具体型号参数行核对电流、转速、P-Q、噪声和控制功能。
什么时候更适合涡轮结构？
当设备需要侧向出风、出风口集中对接或风道存在一定阻力时，可优先比较涡轮结构；最终仍以实际工作点和样品验证为准。
