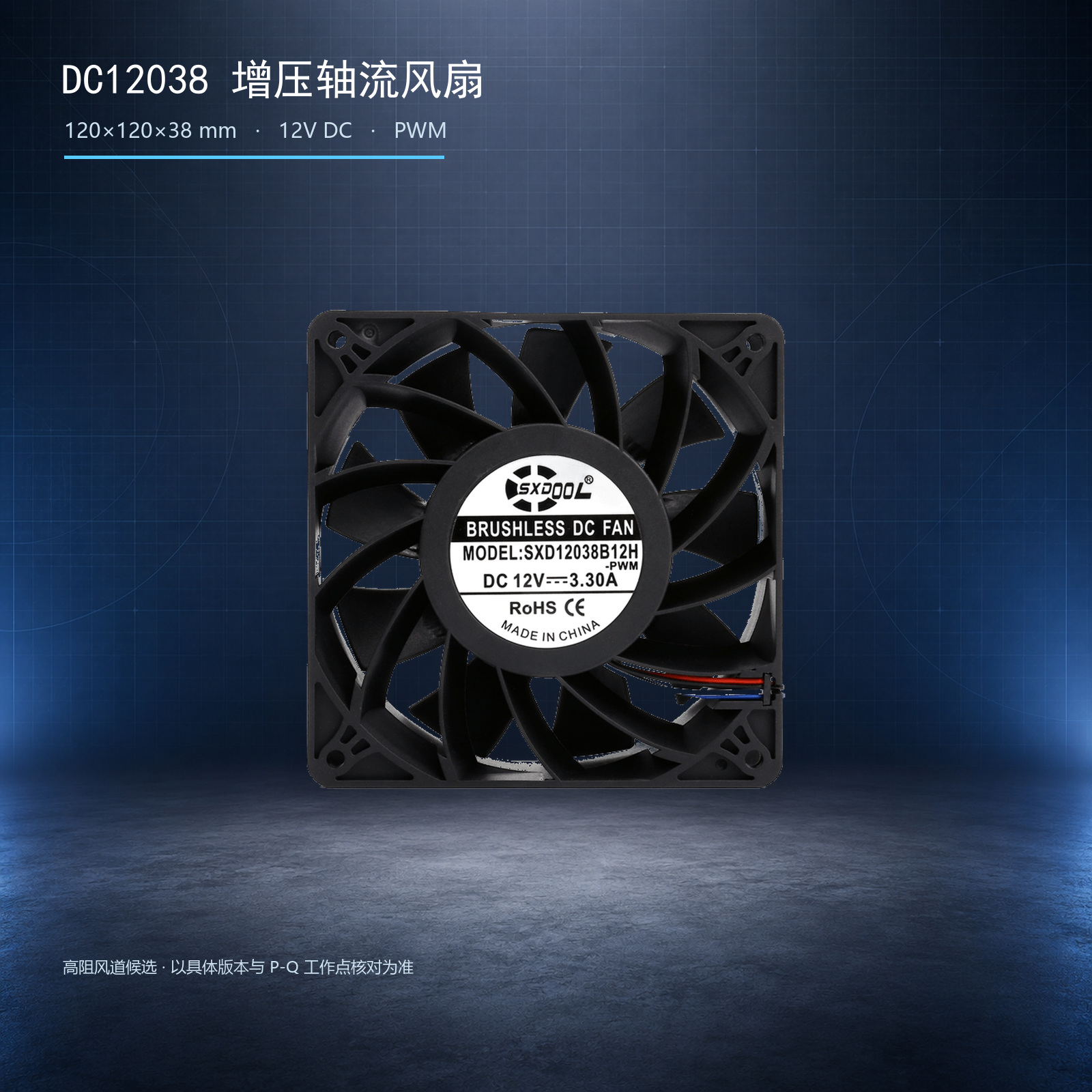

DC12038增压候选：先核对滤网与长风道阻力
滤网、百叶窗与长风道下的工作点验证
普通12038装上滤网后风量小，换增压版一定有效吗？
不一定。应先排查滤网堵塞、回流和风道截面，再把系统阻力与候选版本P-Q曲线对照。只有目标工作点满足、供电余量和噪声要求也可接受时，才考虑增压版本；高转速本身不能证明装机效果。
发送滤网与风道条件，评估增压版本工作点 →SXDOOL · DC12038 增压系列
高阻风道，先看工作点和堵塞余量
面向通信基站电源、户外机柜、储能 PCS 与高阻过滤设备。遇到滤网、百叶窗、密集散热片或长风道时，不以零静压风量判断装机效果，而是结合系统阻力与 P-Q 曲线核对实际工作点，再验证温升、噪声、启动和监控功能。

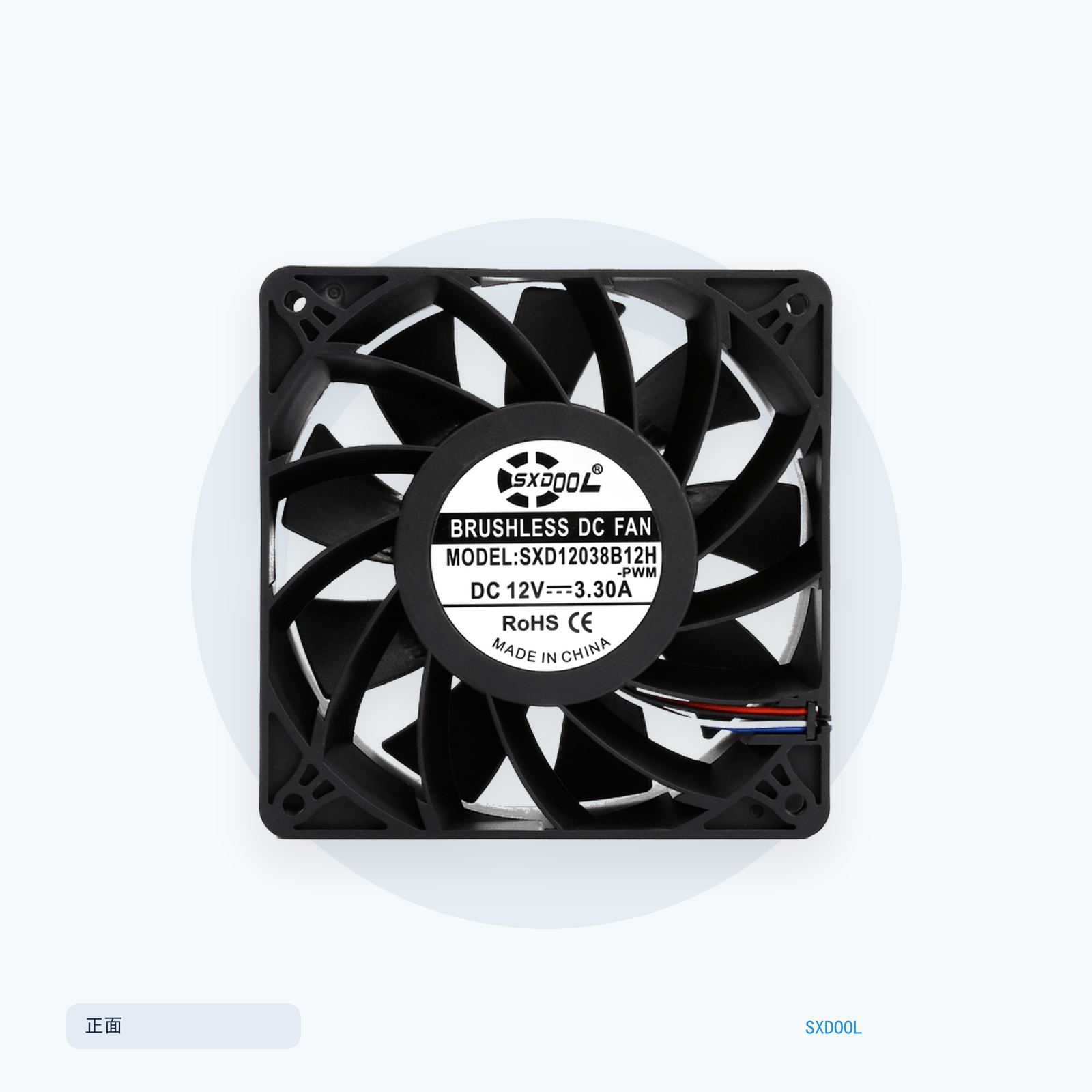

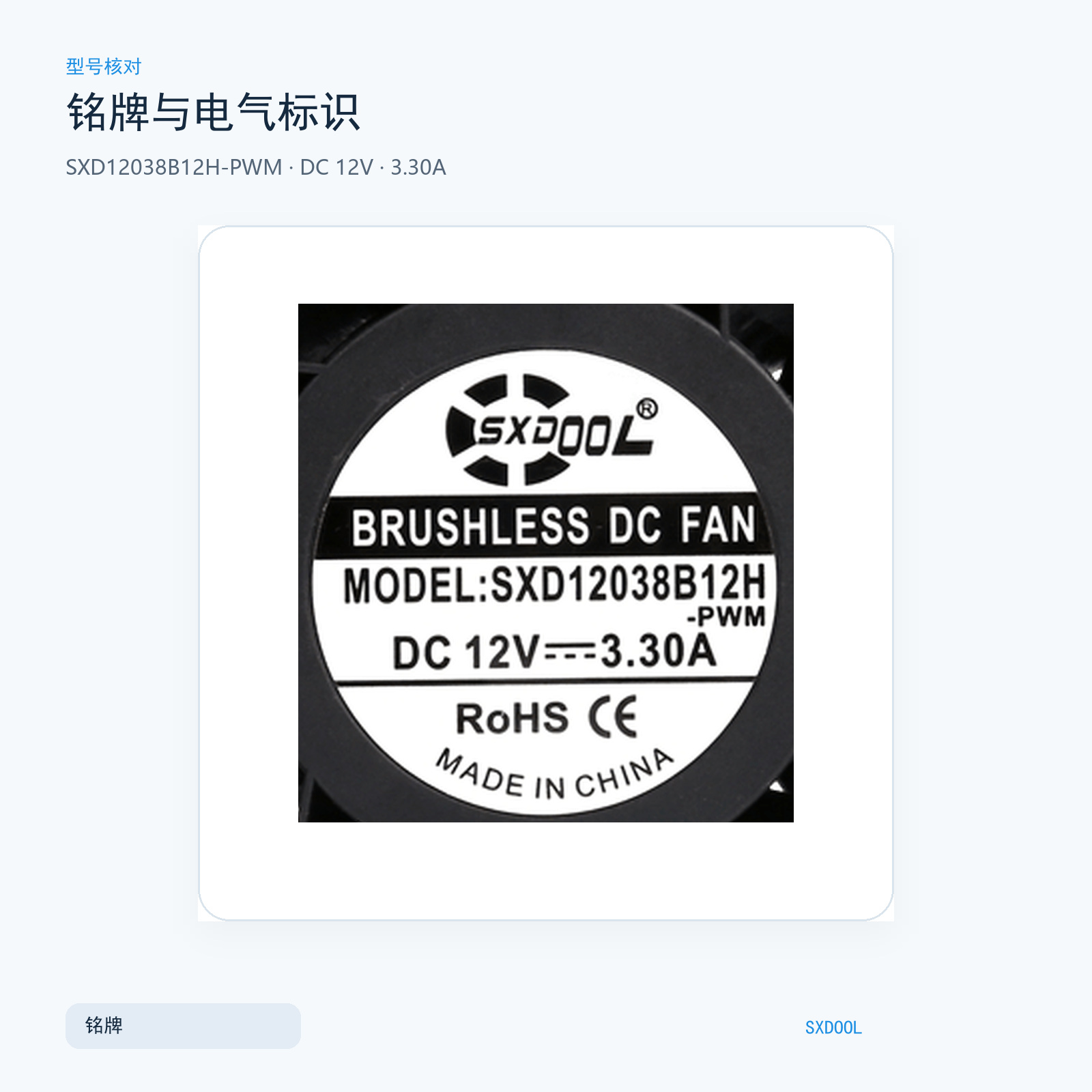

图片与版本说明：本页实拍铭牌为 SXD12038B12H-PWM、DC 12V、3.30A。画册以 SXD12038D / H / M / L 的简写型号列示系列典型数据，其中 H 档 12V 额定电流同为 3.30A，但简写行与完整铭牌之间仍需用对应版本规格书确认映射。因此，本页不把画册中的转速、风量、静压或噪声直接认定为图示样品的实测结果；铭牌上的标识也不能代替具体认证文件。
从铭牌、结构到曲线，逐项核对
针对高阻机柜的三类关键判断
热设计：交点与余量
取得系统曲线，或至少提供目标风量下的压降点。核对洁净滤网和预期堵塞状态下的工作点，并用设备热点温升确认是否留有维护余量。
电气控制：驱动与反馈

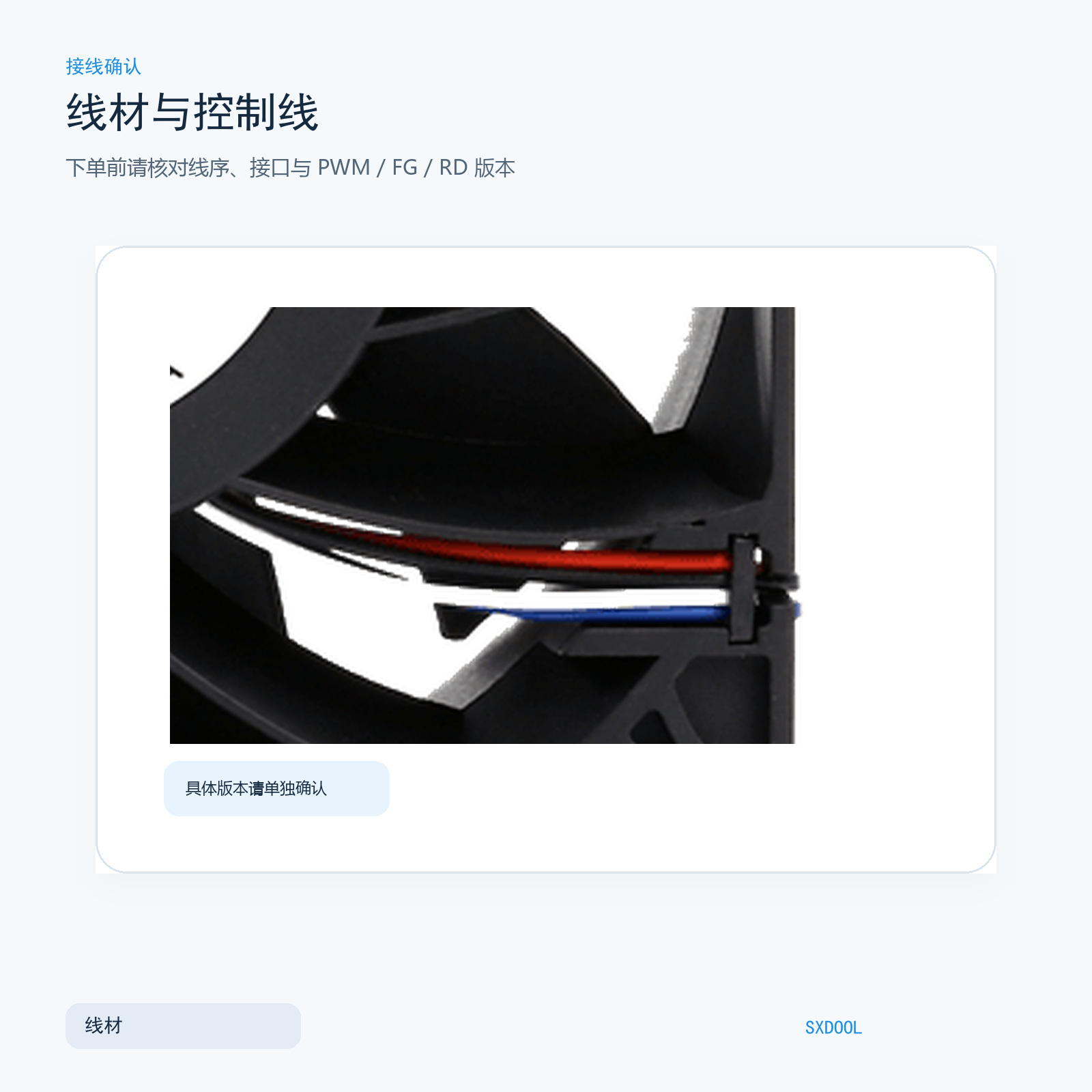

核对额定电压、供电连续电流、启动与堵转裕量、线序和连接器。图示样品铭牌带 PWM 后缀；具体 PWM 电平、频率及 FG/RD 是否提供，需按完整版本资料确认。
采购测试：样品与量产
样品阶段记录温升、噪声、振动、启动、调速和故障反馈；批量前再确认完整料号、图纸、线材、标签、检验项目和可提供的版本文件。
先判断是否适合您的设备
| 待验证主选 | 安装位、直流供电和接口匹配，且具体版本 P-Q 证据能够证明在滤网、百叶窗或长风道的系统交点上满足风量、静压与堵塞余量，再以样品验证温升、噪声和控制反馈。 |
|---|---|
| 备选方向 | 低阻风道可比较普通 DC12038；没有独立直流回路时比较 AC12038；需要不同能效或控制策略时比较 EC12038；若轴流结构在目标压力下仍无足够余量，则比较鼓风机或调整风道。 |
| 不适用条件 | 风道低阻而无需增压，设备没有匹配的直流回路，或 P-Q 交点、供电余量、线序和控制逻辑尚未闭环。仅凭“12038”外形或最高风量不能直接替换。 |
| 待确认信息 | 设备用途与您负责的环节、尺寸/厚度、供电、热负荷或允许温升、系统阻力、噪声、控制、环境、数量和期望交期；替换项目还需原风扇铭牌、曲线、接口及安装照片。 |

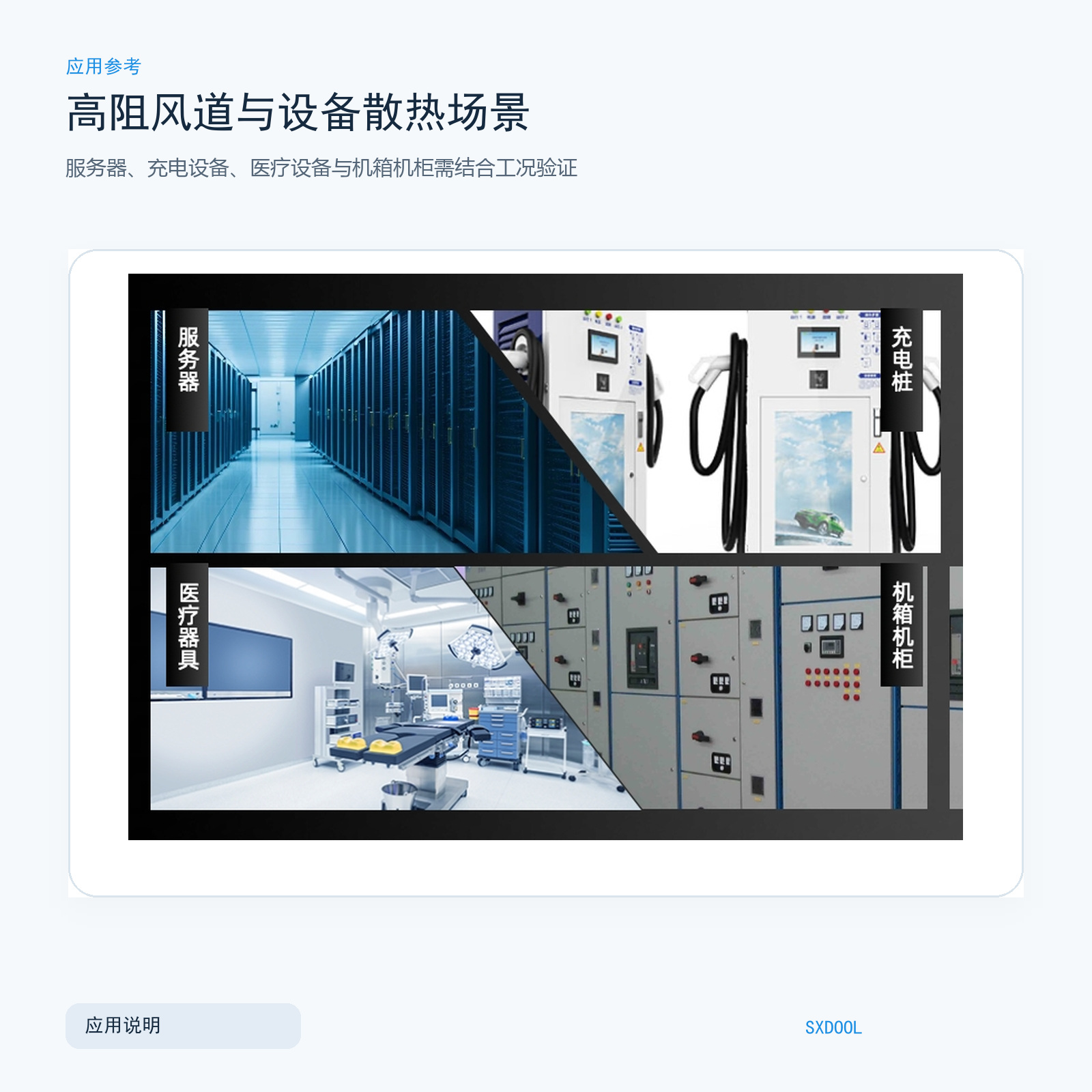

面向通信电源、PCS 与高阻过滤设备
通信基站电源与户外机柜
滤网、百叶窗和较长风路会带来压降。应按额定工况与滤网逐步堵塞后的压力变化，验证供电模块和柜内热点温升。
储能 PCS 与功率电子设备
密集散热片与器件布局会改变风阻和回流。应联合热设计、硬件与控制人员确认风量分配、启动电流和调速策略。
高阻过滤设备
洁净滤网与使用一段时间后的滤网并非同一阻力。样品验证需覆盖压差变化、维护周期、噪声与故障监控，不能只测空载风量。
画册参数 · 不同电压和性能档分别核对
来源：盛煊达产品画册 PDF 第 25 页右侧（印刷页码 48）。12V、24V、48V、60V 为不同额定电压版本，D / H / M / L 为不同性能档位，不表示同一台风扇可以切换电压或性能档。
| 画册型号 | 12V 电流 A | 24V 电流 A | 48V 电流 A | 60V 电流 A | 转速 RPM | 风量 CFM | 风压 mmH₂O | 噪声 dBA |
|---|---|---|---|---|---|---|---|---|
| SXD12038D | — | — | 1.20 | 1.00 | 5500 | 260.5 | 42.0 | 68 |
| SXD12038H | 3.30 | 1.80 | 0.90 | 0.85 | 5000 | 240.1 | 34.6 | 65 |
| SXD12038M | 2.00 | 0.85 | 0.60 | 0.50 | 4000 | 188.5 | 21.5 | 58 |
| SXD12038L | 1.20 | 0.50 | 0.38 | 0.25 | 3000 | 140.1 | 12.0 | 52 |

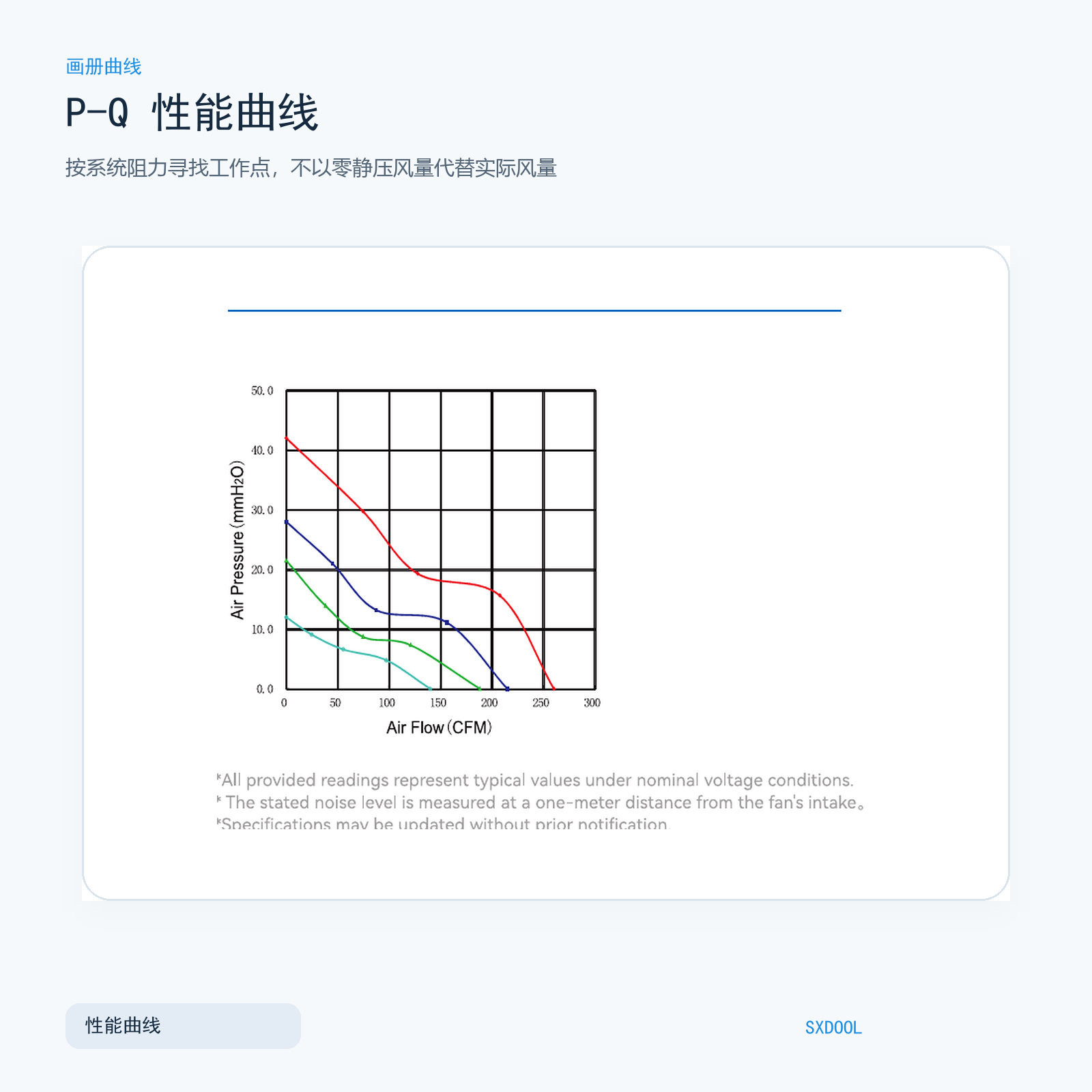

画册说明：数据为额定电压条件下的典型值；噪声在距进风侧 1 m 处测量；单重约 350 g；规格可能更新。风量与静压分别是曲线端点，不能同时当作一个装机工作点。曲线颜色未与 D / H / M / L 完整料号逐一标注，本页不做颜色映射推断。

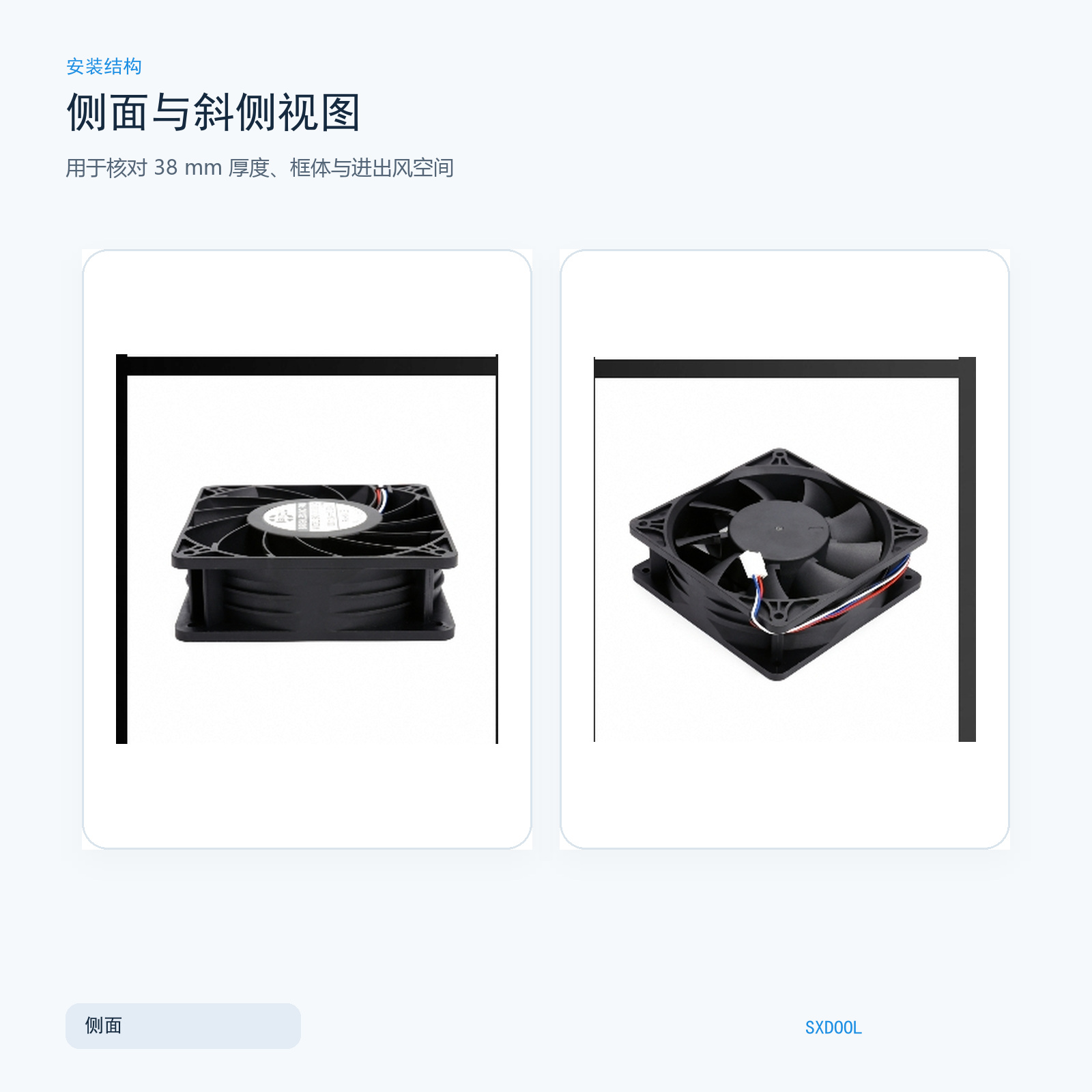

尺寸、材料与功能边界
外形与孔位

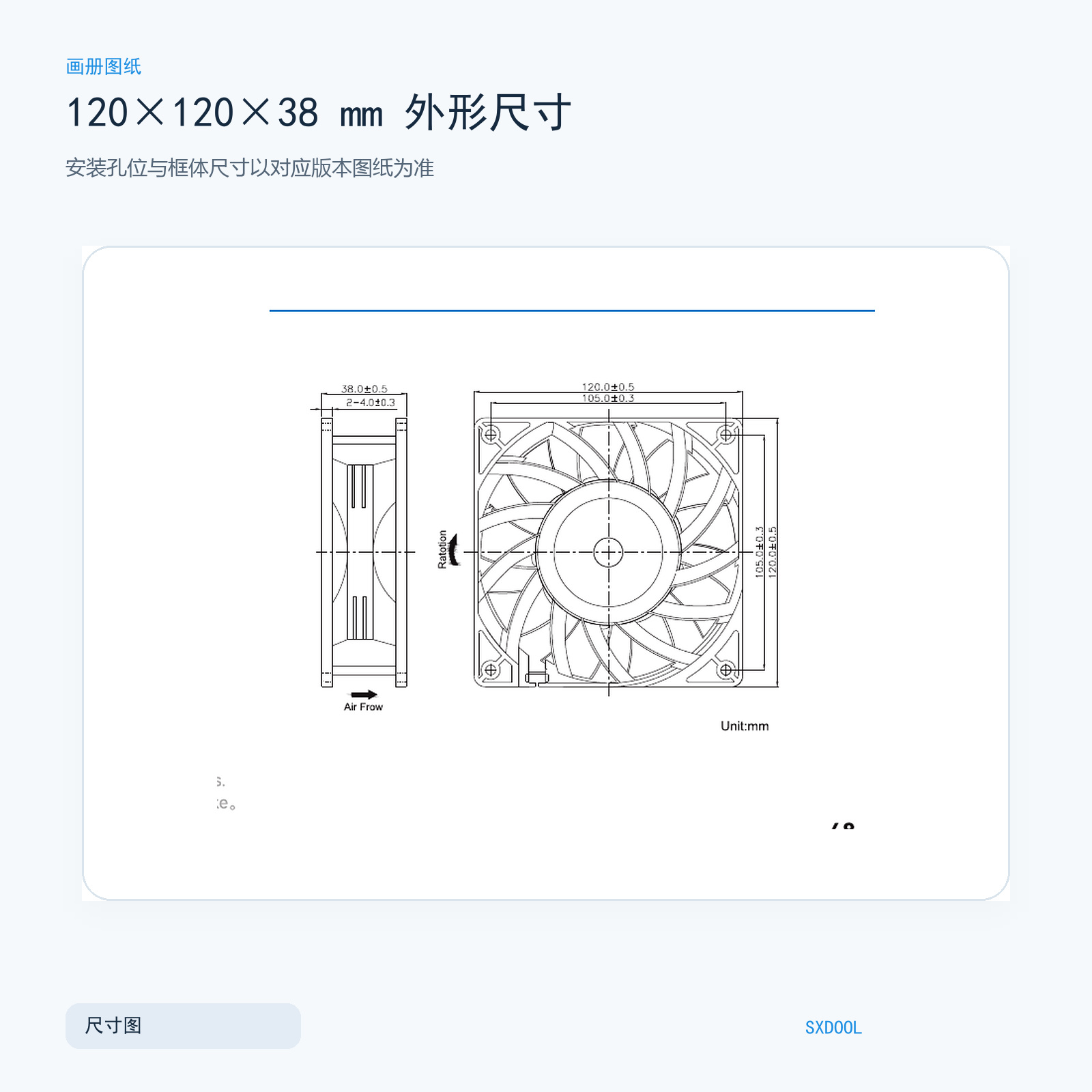

画册外形为 120.0±0.5 × 120.0±0.5 × 38.0±0.5 mm，横向与纵向安装孔中心距为 105.0±0.3 mm，安装孔为 4-Ø4.0±0.3 mm。请用图库“尺寸图”与设备结构图复核。
材料与环境
画册列示 UL94V-0 塑料框叶、红正黑负 UL 引线、含油或滚珠轴承选项；工作温度 -10℃～70℃、储存温度 -40℃～80℃、相对湿度 35%～85%。具体轴承、线材与环境适用性按选定版本确认。
控制与监控
画册图标列出自动重启、PWM、FG、RD 高/低电平等系列可选功能。图示样品只由铭牌确认 PWM 后缀；引脚、信号电平、频率、FG/RD 与失效策略不能按图标自动补全。
样品验证建议
- 安装前：确认风向、孔位、线束路径、连接器、额定供电及驱动电流余量。
- 整机运行：记录目标工作点、关键器件温升、启动表现、稳态电流、PWM 调速范围和转速/故障反馈。
- 边界工况：比较洁净与预期堵塞滤网、最高环境温度、不同负载和噪声敏感工况。
- 批量确认：锁定完整料号、图纸、P-Q 曲线、线序、标签、检验要求和双方认可的验收条件。
选型常见问题
【精准规格】“12038”和 SXD12038B12H-PWM 分别代表什么？
12038 表示约 120×120×38 mm 的系列外形。SXD12038B12H-PWM 是本页实拍铭牌上的完整型号，并标注 DC 12V、3.30A 和 PWM。画册的 D/H/M/L 是系列简写档位；12V、24V、48V、60V 是不同版本，不能把一台风扇当作多电压通用。
【场景】带滤网、百叶窗或长风道的机柜可以用吗？
可作为高阻风道的待验证候选。请提供通信电源、户外机柜、储能 PCS 或过滤设备的风道结构、压降、热负荷和温升目标，再通过 P-Q 交点与样品测试确认；设备名称相同不代表阻力相同。
【性能/阻力】画册 240.1 CFM 和 34.6 mmH₂O 可以同时达到吗？
不能这样理解。240.1 CFM 与 34.6 mmH₂O 是画册 H 档曲线两端的典型值，不是同一个工作点。实际装机风量取决于风扇曲线与系统阻力曲线的交点；实拍样品是否对应该完整性能版本仍需规格书确认。
【噪声】画册 65 dBA 就是设备实际声音吗？
不是。65 dBA 是画册 H 档在规定距离和条件下的典型值。滤网啸叫、百叶窗、安装刚度、机柜共振、PWM 工作区间和测量距离都会改变整机听感，应按目标工作点和整机噪声限值验证。
【控制】铭牌有 PWM，是否也默认带 FG 或 RD？
不能默认。铭牌只确认图示样品型号含 PWM 后缀；PWM 电平、频率、占空比范围、线序以及 FG/RD 是否配置，都应从对应版本规格书和接口定义中核对，并在目标控制板上测试。
【可靠性】连续运行前需要哪些证据和测试？
请说明运行时长、环境温湿度、粉尘、海拔、安装方向、启停频率和滤网维护周期，并确认具体轴承版本、温度范围、寿命条件及所需认证文件。图片或系列画册不能替代对应版本证明。
【替换】同样是 120×120×38 mm，可以直接替换原风扇吗？
还需比较额定电压、电流、启动与堵转电流、P-Q 工作点、风向、孔位、线序、连接器、PWM/FG/RD 逻辑和噪声。建议提供旧风扇铭牌、插头、尺寸图及安装位置照片，先做样品验证。
【供应商】批量采购前应该索取哪些资料？
建议先锁定完整料号，并核对规格书、尺寸图、对应版本 P-Q 曲线、电气接口、可靠性与认证范围，再约定样品验证和批量检验项目。价格、库存和交期需结合确认的版本与数量另行沟通。
【定制】线长、端子、控制或防护能否调整？
请提供连接器型号、线长、线序、PWM/FG/RD 要求、设备接口图、环境条件和验证责任，以便评估可行版本。未确认前，不把定制能力或防护等级视为本页图示样品的标准配置。
【比较/诊断】普通 DC12038、DC 增压、AC 和 EC 应如何选择？
先按供电、系统阻力、控制、能耗、维护和验收目标分型。低阻直流风道可比较普通 DC12038；高阻且有合适直流回路时验证 DC 增压；交流直供比较 AC；需要不同能效与调速策略时比较 EC。若温升仍高，先排查回流、堵塞、风量分配和工作点，不按最大风量盲选。
不确定选哪一款？
发来设备和风道信息，我们帮您缩小选型范围
可以先发送设备用途、您负责的环节、旧风扇铭牌、插头和安装位置照片。已知的信息直接提供，暂不清楚的项目可以在沟通中逐项确认。
- 安装尺寸/厚度、额定供电和可用电流；
- 热负荷或允许温升、系统阻力或目标风量/静压；
- 噪声上限、PWM/FG/RD 等控制要求和使用环境；
- 样品与批量数量、期望交期及需要配套的资料。
资料齐全后，可沟通待验证主选、备选方向、不适用条件和样品验证项目；设备条件尚未确认时先补齐缺项，不提前承诺装机效果。
联系选型与样品支持资料来源：盛煊达产品画册 PDF 第 25 页右侧（印刷页码 48）；SXD12038B12H-PWM、DC 12V / 3.30A 实拍铭牌；画册数据、实拍身份和装机验证分别说明，最终以双方确认的具体版本规格书、图纸、接口定义与样品验证结果为准。
