DC12025 直流轴流风扇｜120×120×25 mm｜室内机柜选型
SXDOOL · DC12025 系列
室内机柜，兼顾温升与噪声
设备放在人员附近，选风扇不能只看风量。DC12025 系列面向室内控制柜、音视频机柜和实验室机柜的换气选型：核对安装空间，再结合柜内发热、进出风阻力和声音要求选择具体版本。

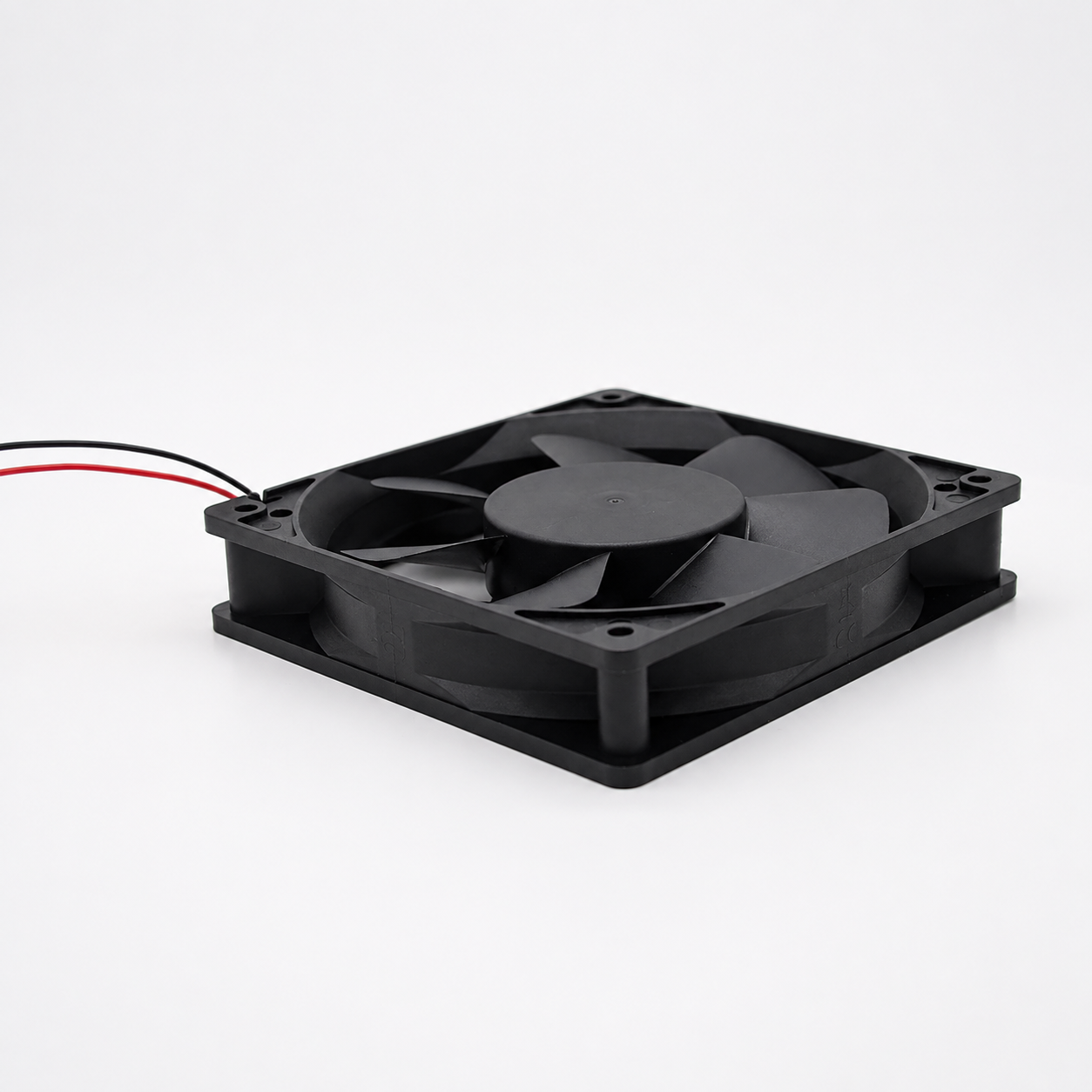

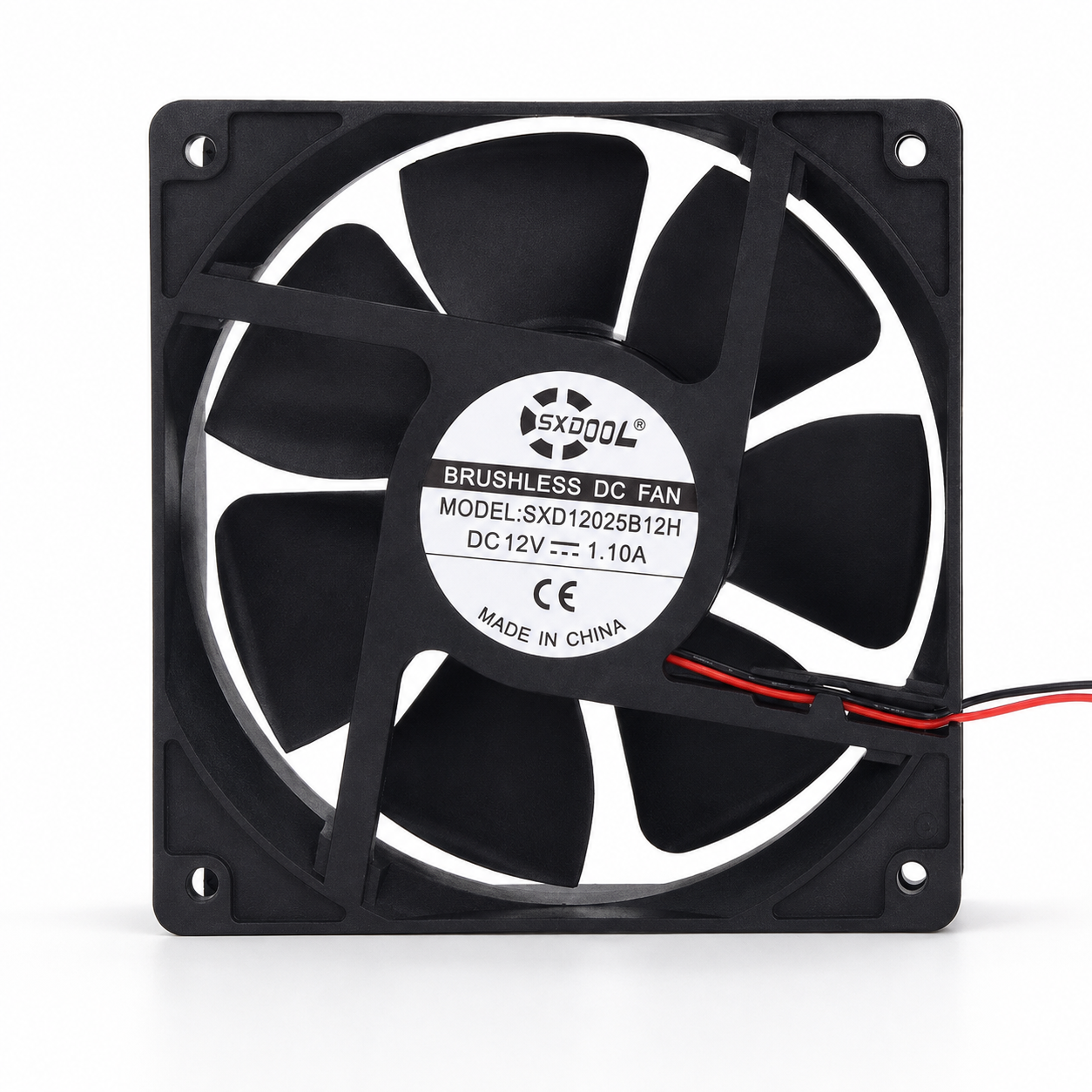

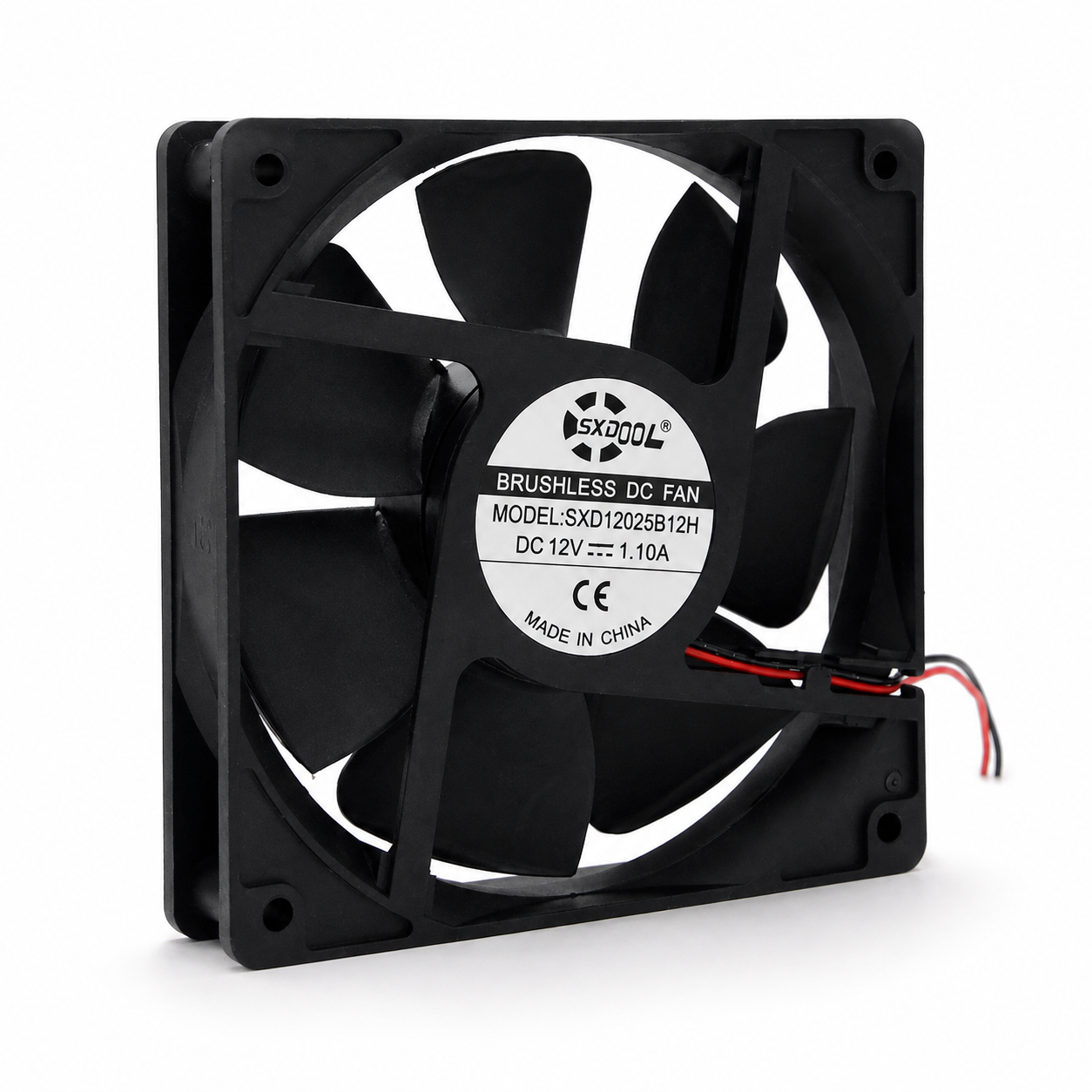

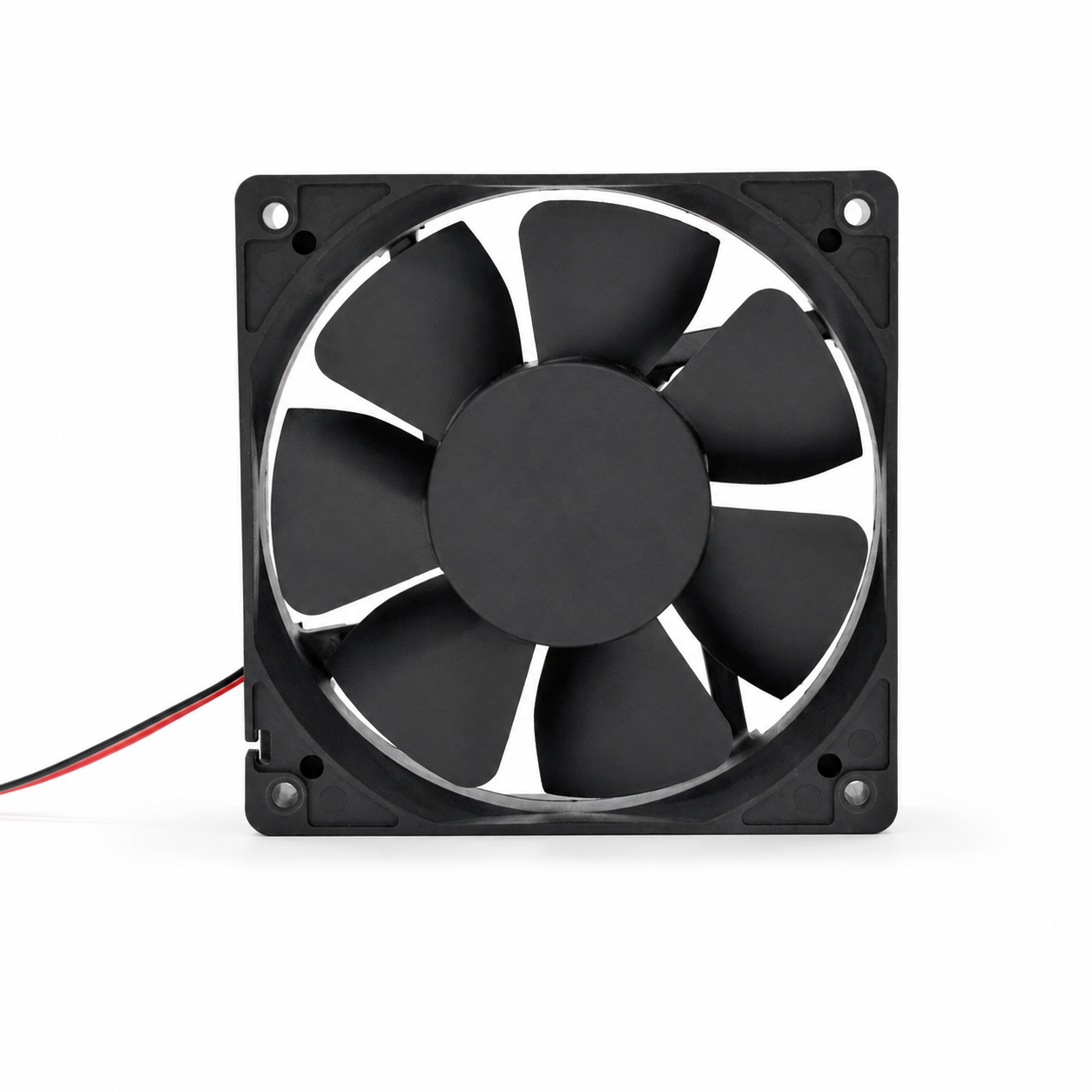

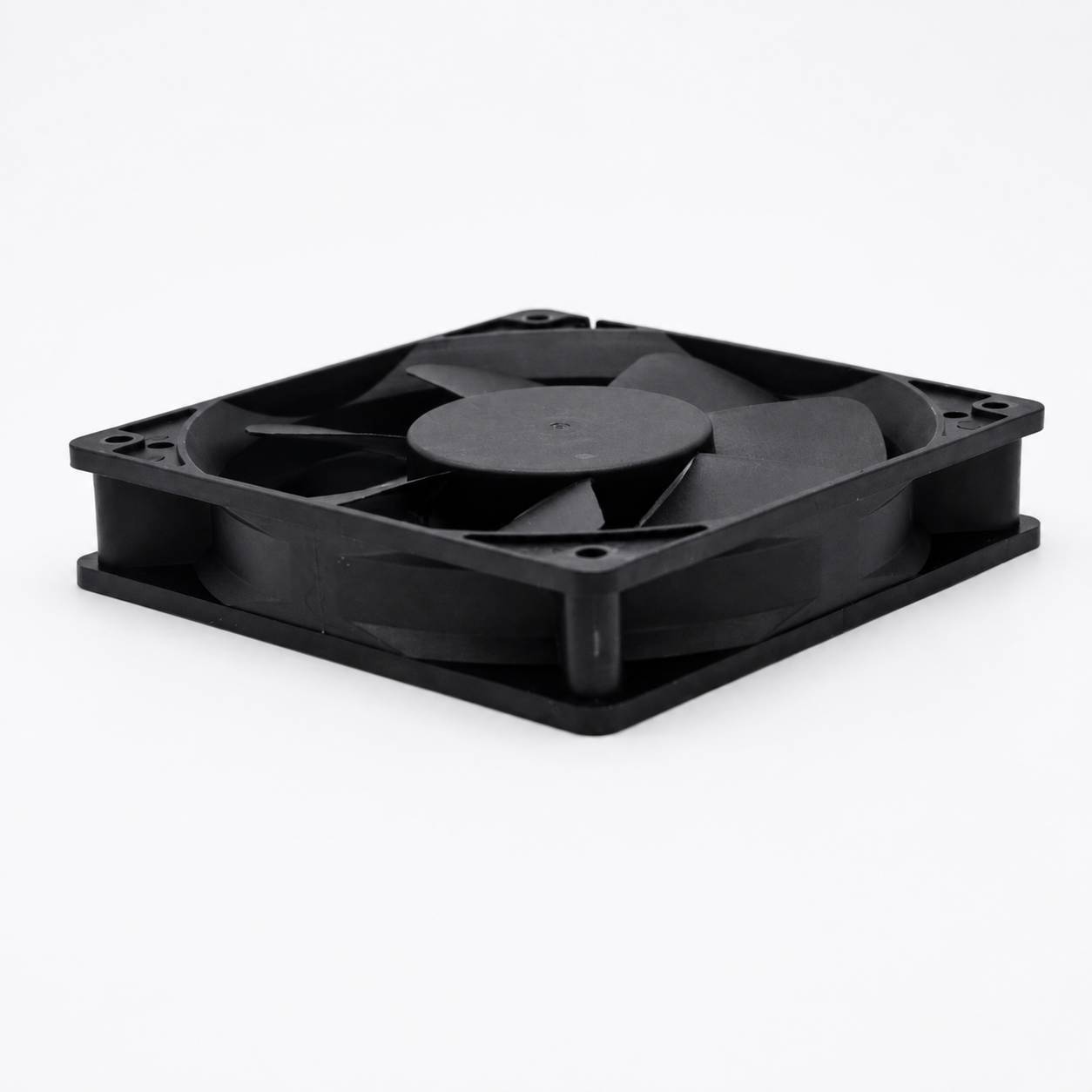

图片与订购版本说明：实拍展示 SXD12025B12H 样品，铭牌为 DC 12V、1.10A。下方表格为画册 DC12025 系列 H / M / L 档参数，不能直接视为该图示样品的测试值。不同版本的外观、接线与参数可能不同，下单前请确认完整料号及规格书。
从机柜实际使用条件开始
安装空间
核对 120 mm 安装面、25 mm 厚度、孔位及线材走向。为进出风和装配操作留出空间，避免面板或线束遮挡。
温升与声音
音视频机柜和实验室设备通常有人近距离使用。请提供发热量、允许温升与噪声目标；不能仅凭最大风量判断合适与否。
过滤与维护
滤网积尘后阻力会变化。选型时同时考虑过滤后的工作点、柜内温升和清洁空间，维护周期结合现场情况确定。
画册参数 · 按档位分别比较
来源：盛煊达产品画册第32页（PDF 第17页右侧）。表中 12 / 24 / 48 V 表示不同额定电压版本，不表示同一台风扇可任意切换电压。
| 画册型号 | 电流 A 12 / 24 / 48 V |
转速 RPM |
风量 CFM |
风压 mmH₂O |
噪声 dBA |
|---|---|---|---|---|---|
| SXD12025H | 0.80 / 0.45 / 0.30 | 3800 | 135.5 | 10.2 | 49 |
| SXD12025M | 0.50 / 0.35 / 0.25 | 3000 | 108.8 | 6.4 | 44 |
| SXD12025L | 0.30 / 0.22 / 0.15 | 2200 | 79.0 | 3.5 | 36 |
画册说明：数值为额定电压下的典型值，噪声在距进风侧 1 m 处测量，参数可能更新。风量和风压不能同时作为同一个装机工作点；最终请核对选定版本的 P–Q 曲线与整机测试条件。
尺寸、曲线与接线

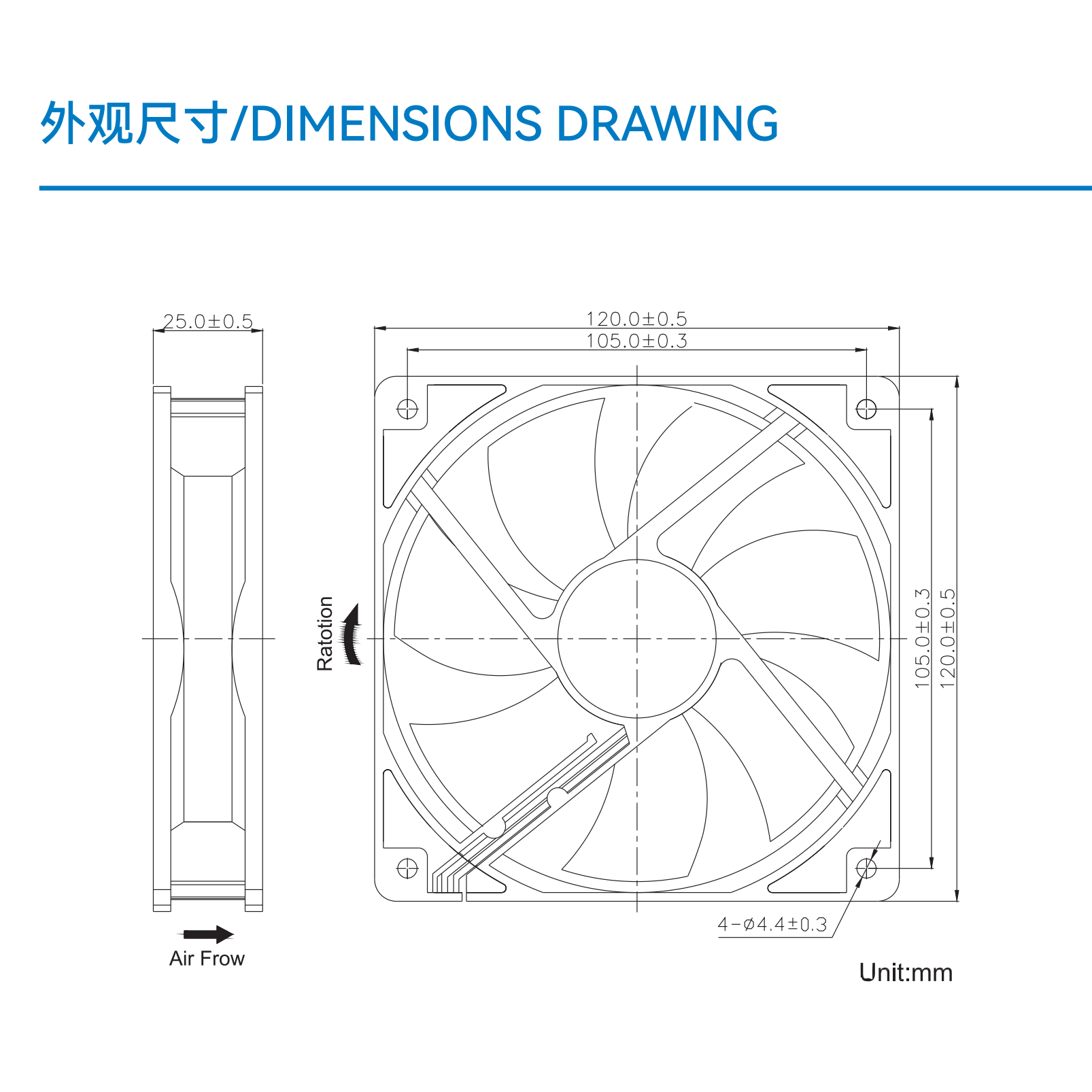

外形与孔位
画册外形为 120±0.5 × 120±0.5 × 25±0.5 mm，安装孔距为 105±0.3 mm，4 个孔的直径标注为 Ø4.4±0.3 mm。请对照图库“尺寸图”与设备图纸复核，不以照片比例代替尺寸。

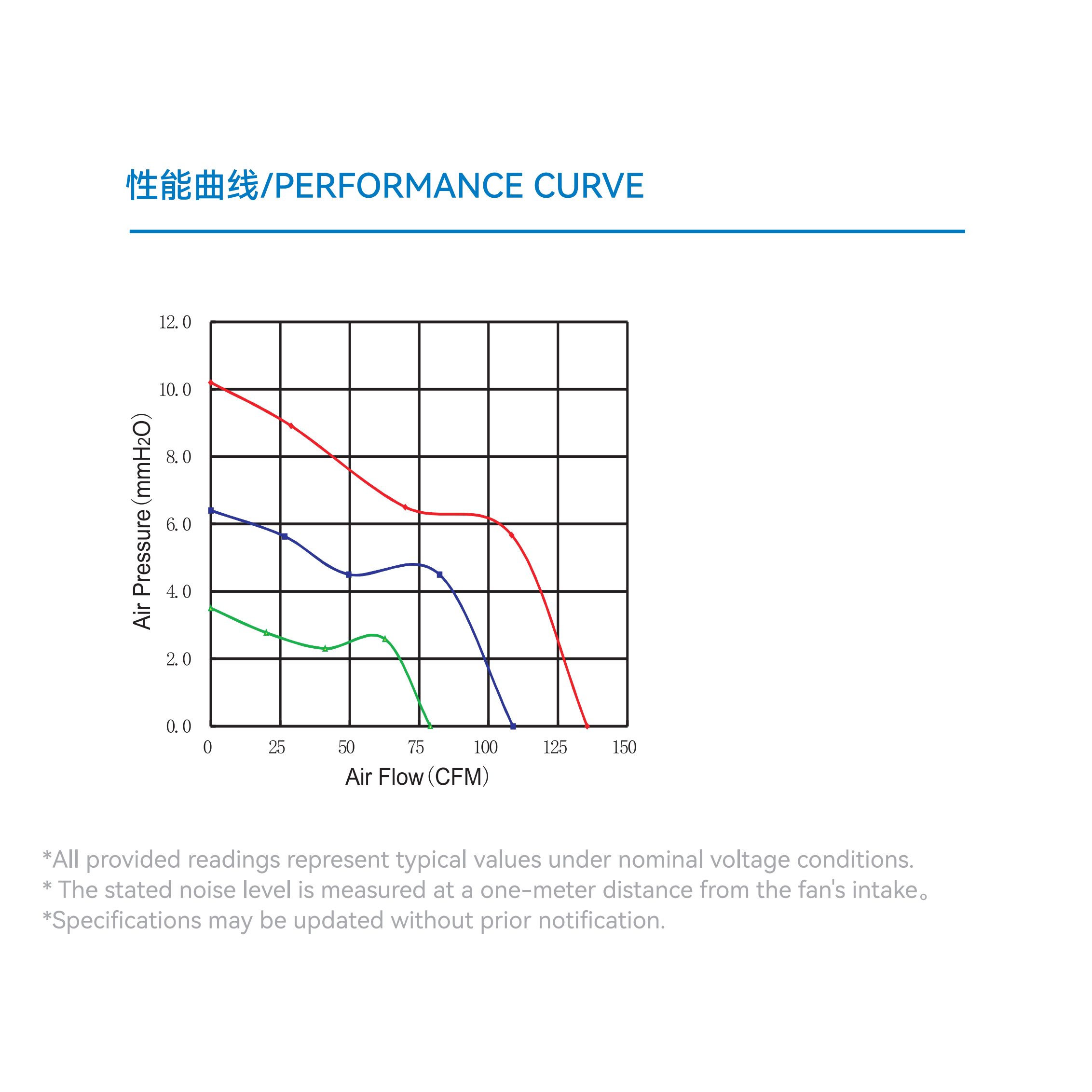

风道与 P–Q 曲线
图库保留画册原曲线及测试说明。原图未明确标出各条曲线与完整料号的对应关系，需确认具体版本后用于工作点判断，不把曲线直接套给图示样品。
供电与接口
按完整料号核对电压、启动电流、极性、线长和端子。两根可见电源线不能证明具备 PWM、转速反馈或报警功能；需要控制功能时另行确认引脚与信号规格。
适合优先比较，还是需要另一种结构？
可作为优先验证候选：安装面和25 mm厚度匹配的室内机柜换气；选定版本在实际风道中满足温升与噪声目标后，再确定主选及备选。
建议同时比较：如果滤网、狭窄风道或密集散热片使阻力较高，可比较具备相应工作点证据的增压轴流或离心结构；噪声要求更严时，在热设计满足的前提下比较较低转速版本或调整通风布局。
不能直接套用：高阻系统、浸水或强粉尘环境，以及尚未核实电压、接口和控制要求的替换项目。外形相同不等于性能、接线或防护等级相同。
选型常见问题
12025 代表什么？12V、24V、48V可以通用吗？
本系列外形为120×120×25 mm；额定电压按不同版本分别选择。不能把12V版本接到24V或48V电源上。完整料号和规格书是接线与订购依据。
放在办公室附近的控制柜，选哪一档更合适？
先提供设备发热量、允许温升、工作距离和噪声目标。若多个档位均满足散热，再比较整机声音；不能因为转速较低就预先保证温升合格。
加了滤网后，还能达到表里的风量吗？
表中风量不能直接视为带滤网后的装机流量。需结合滤网和风道阻力，使用所选版本曲线确定工作点，并验证滤网积尘后的温升余量。
画册噪声数值就是机柜旁听到的声音吗？
不是。画册是在距进风侧1 m处测量的条件值；面板共振、风道、安装方式和使用距离都会影响整机声音。样品验证应记录实际安装状态与测量位置。
可以调速、测速或输出故障信号吗？
请提供控制方式、供电和接口要求，核对具体版本是否支持及对应引脚。画册中的系列功能图标不代表所有现货或图示两线样品默认具备这些功能。
连续运行的实验室机柜，要确认哪些可靠性条件？
请说明运行时间、环境温度、湿度、粉尘和安装方向，并确认轴承、启动条件与所需验证项目。寿命、材料等级或认证范围以对应版本文件为准，不以照片或系列名称代替证明。
同样是12025，能直接替换旧风扇吗？
还要核对电压、电流、孔位、风向、线序、连接器和控制信号，以及原设备的工作点与噪声目标。可先提供旧风扇铭牌、插头和安装位置照片，再确认候选。
批量采购前，可以先确认样品和资料吗？
可沟通完整料号、规格书、图纸和样品验证要求，同时说明试样与批量数量、期望交期。样品安排、供货范围和商务条件需单独确认，本页面不承诺库存或固定交期。
线长、端子或控制方式能按设备要求配置吗？
请提供连接器型号、线长、线序和控制信号要求，以便评估可行的配置。未确认前不把定制功能作为标准配置，也不默认改变额定电压或认证范围。
机柜温度高，是换高转速就能解决吗？
不一定。先检查进出风是否短路、滤网是否堵塞、热源和风道是否合理，再比较更高转速、不同结构或通风布局。缺少发热量和允许温升时，不承诺更换后能降到某个温度。
不确定选哪一款？
把设备情况告诉我们，一起缩小选型范围
可先发送设备、旧风扇铭牌与安装位置照片。已知的信息直接提供，暂不清楚的项目可以在沟通中逐项确认。
- 设备用途、安装尺寸/厚度与供电；
- 发热量或允许温升、风道/滤网阻力，以及噪声要求；
- 控制接口、使用环境、试样/批量数量与期望交期。
结合选定版本资料与使用条件，沟通适配候选、替代方向和样品验证项目；资料不足时先确认缺项，不提前承诺装机效果。
联系选型与样品支持资料来源：盛煊达产品画册第32页（PDF第17页右侧）；SXD12025B12H实拍铭牌。画册数据与图示样品分别说明，最终以双方确认的具体版本规格书和图纸为准。
