DC2510 微型直流轴流风扇｜25×25×10 mm｜摄像机与门禁终端散热
SXDOOL · DC2510 系列
25 mm 小腔体，兼顾热点控制与夜间噪声
DC2510 系列面向网络摄像机、门禁和智能门铃内部主板及图像处理芯片散热。先核对 25×25×10 mm 安装位和供电，再结合热源位置、允许温升、局部风阻、夜间噪声与启动条件匹配具体版本。

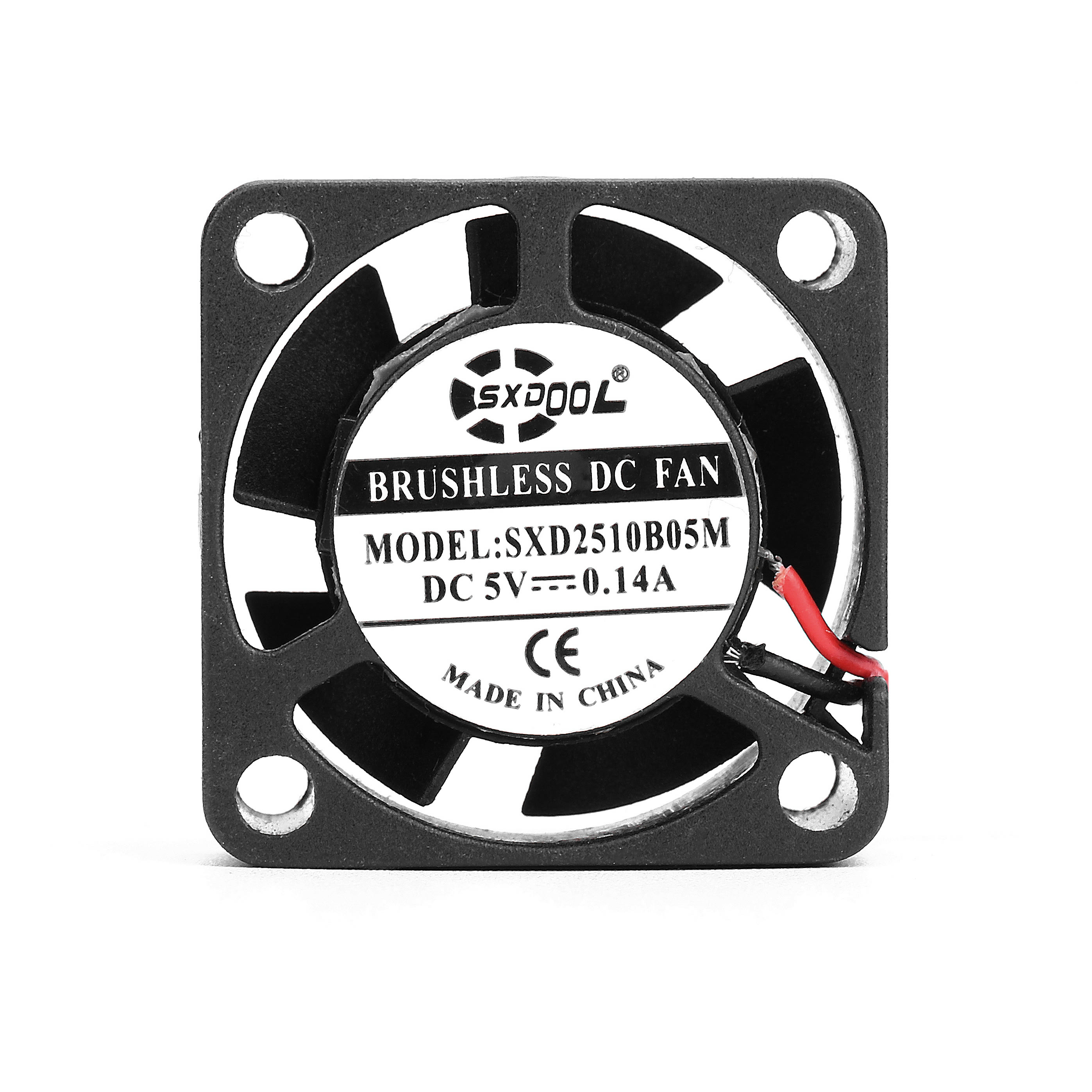

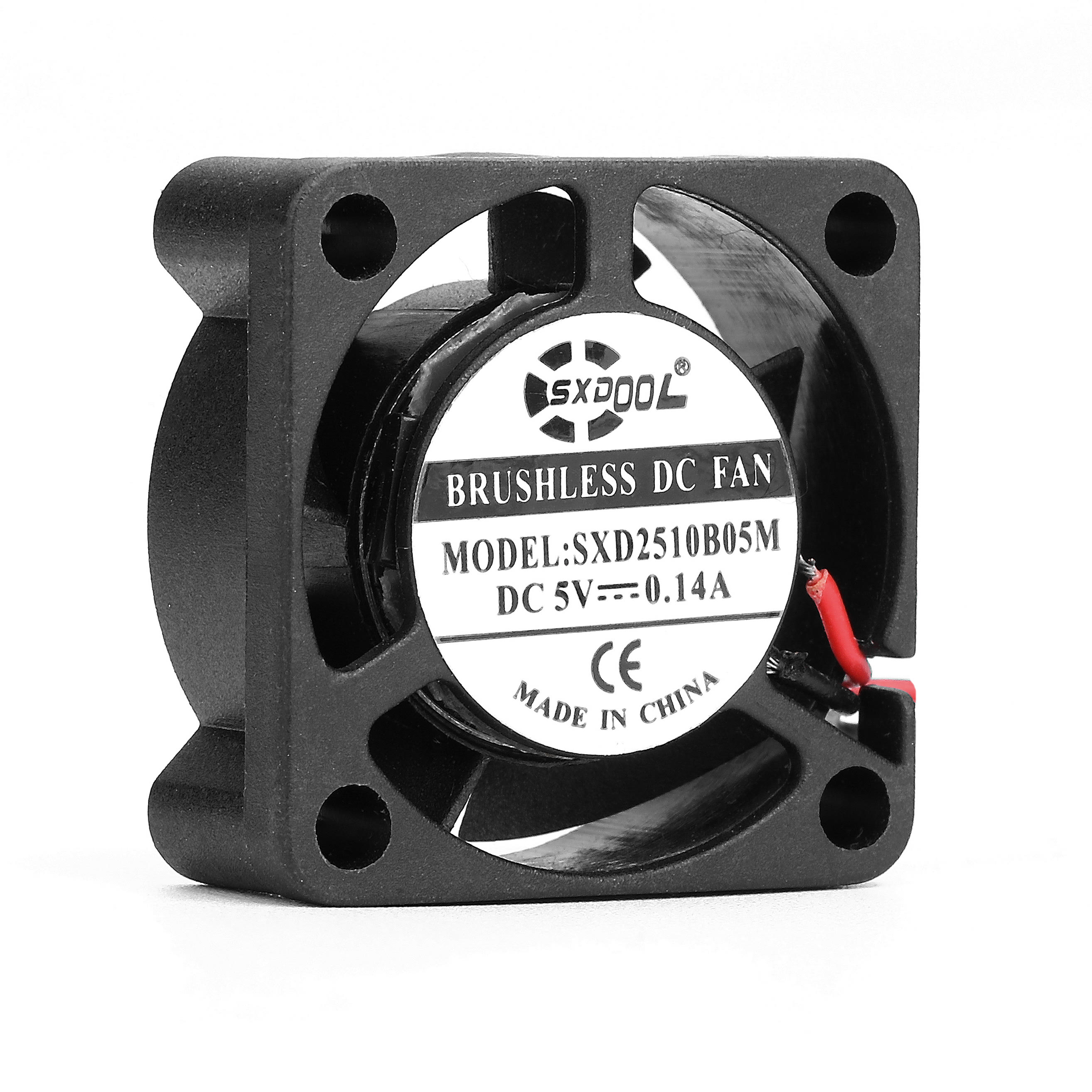

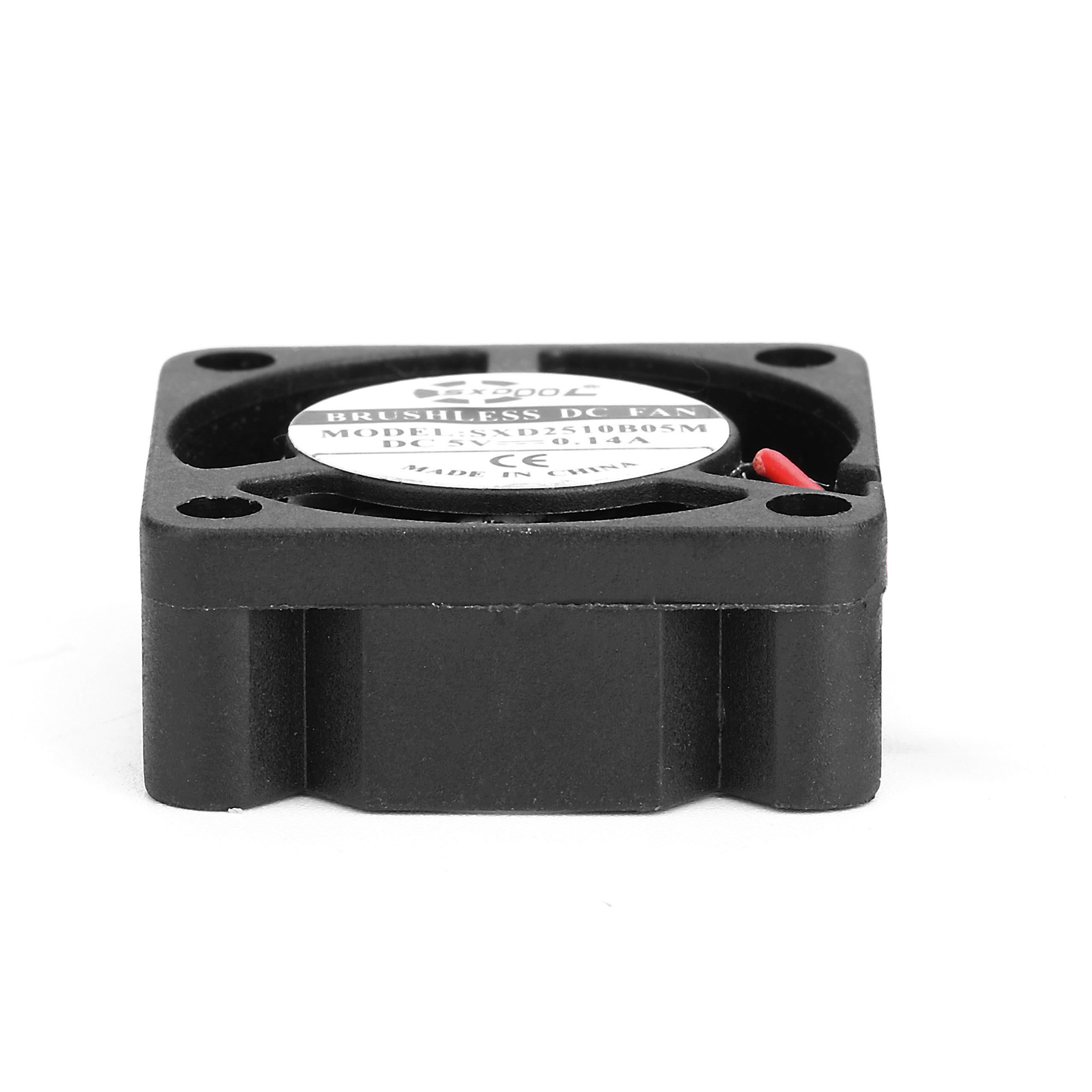

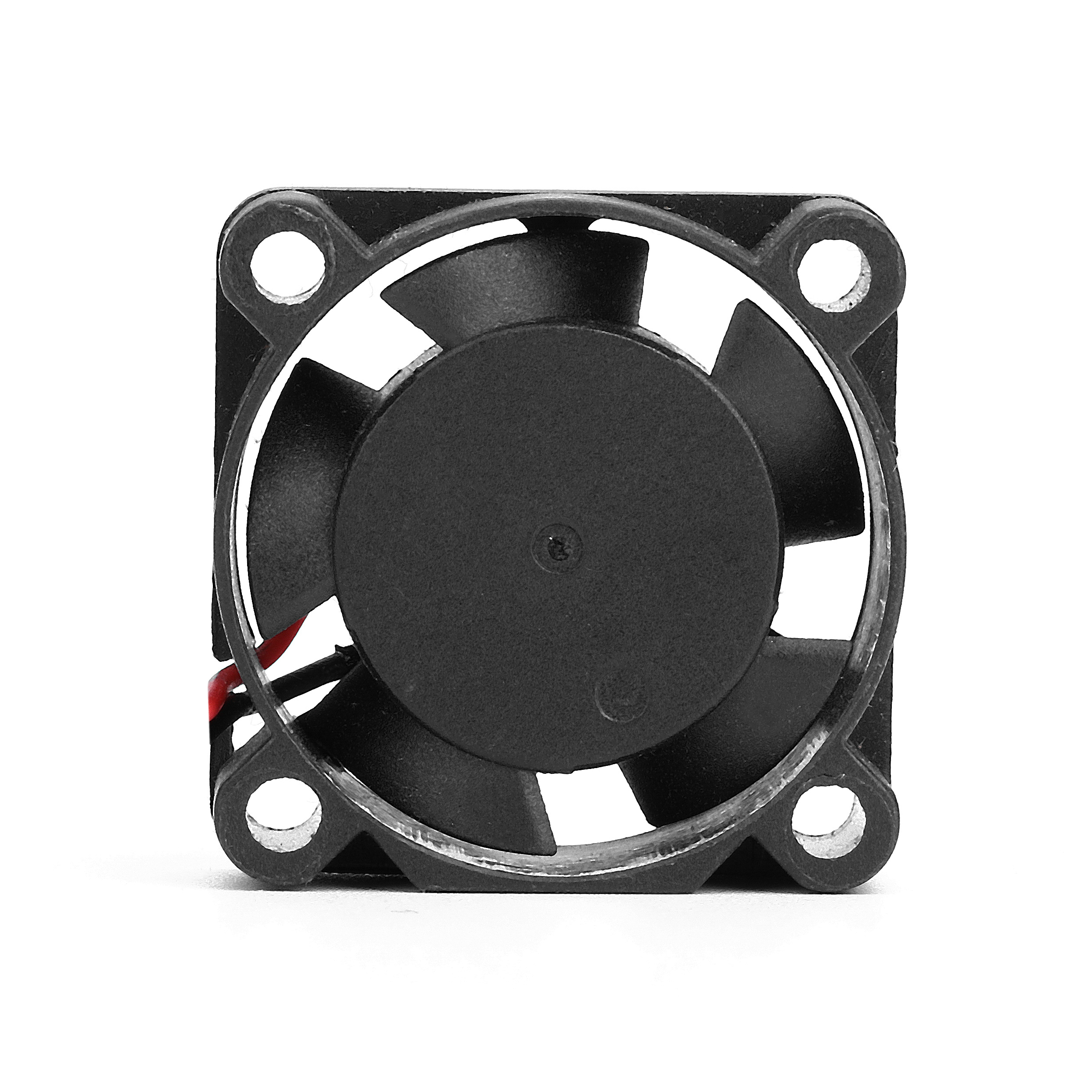

图片与版本说明：实拍展示 SXD2510B05M、DC 5V、0.14A 系列代表样品。画册以 SXD2510D / H / M / L 列示系列性能档位，完整料号写法与实拍铭牌并不相同；页面不会仅凭电流接近就把某一画册参数行直接套给图示样品。最终以双方确认的完整料号、规格书、图纸和样品验证结果为准。
从铭牌、结构到选型资料，逐项看清
从设备内部的真实限制开始
安装与风路
核对 25 mm 安装面、10 mm 厚度、四孔位置、进出风方向以及镜头与主板周边间隙。小腔体中的网罩、排线和外壳开孔都会改变实际工作点。
热点、启动与声音
请说明芯片功耗或允许温升、最低供电条件和夜间噪声目标。样品需同时验证多次启动、热点温升和整机听感，不能只看自由风量或目录噪声。
接口与整机

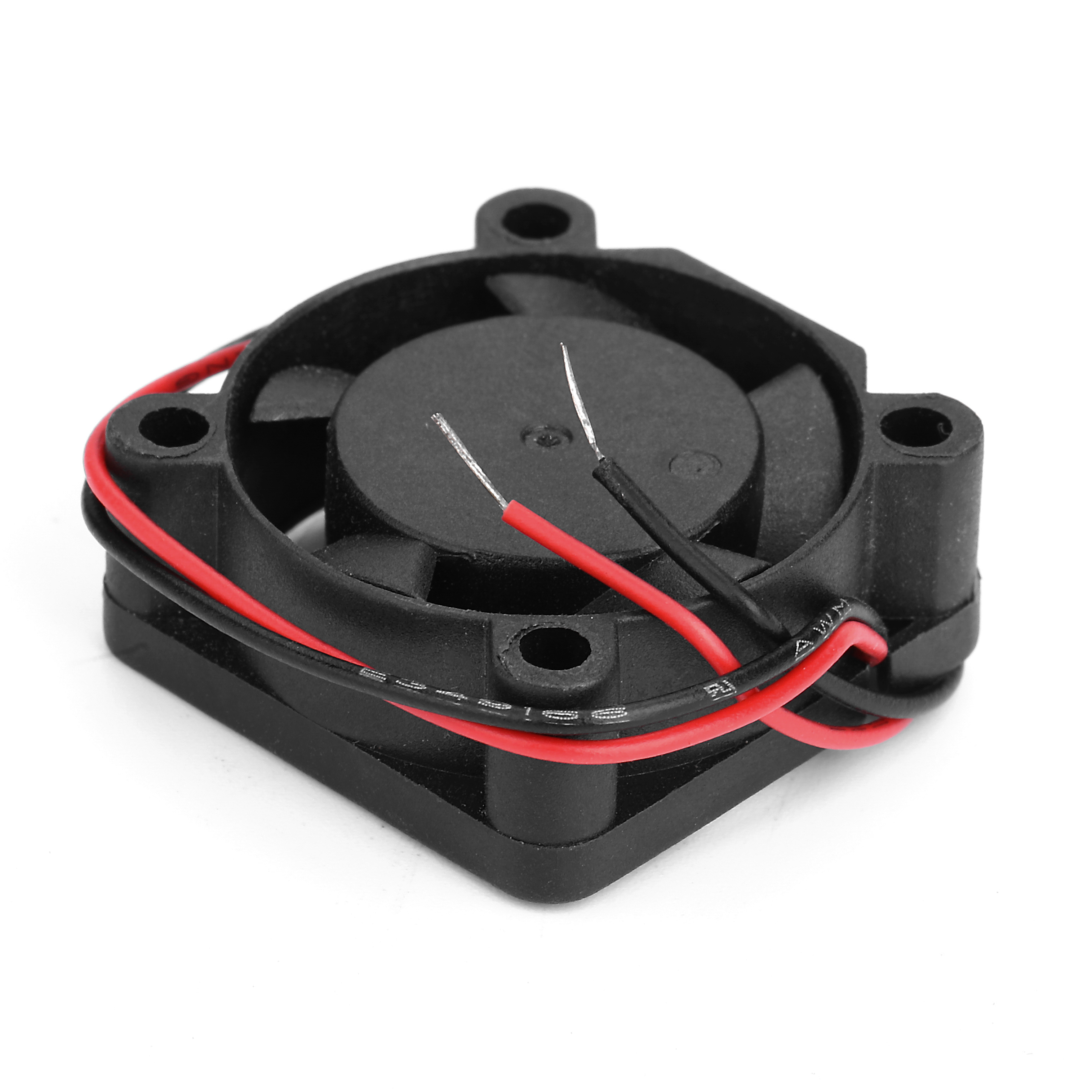

实拍为红黑两线样品。连接器、线长、线序、PWM、FG 或 RD 等功能需按完整料号确认，并在目标主板上检查电流余量、启动逻辑与电磁兼容。
画册参数 · 5V 与 12V 版本分别核对
来源：盛煊达产品画册第 10 页（PDF 第 6 页右侧）。表中 5V、12V 是不同额定电压版本，D / H / M / L 是不同性能档位，不表示同一台风扇可切换电压或档位。
| 画册型号 | 额定电流 A 5V / 12V |
转速 RPM |
风量 CFM |
风压 mmH₂O |
噪声 dBA |
|---|---|---|---|---|---|
| SXD2510D | 0.32 / 0.20 | 24000 | 5.5 | 27.6 | 40 |
| SXD2510H | 0.20 / 0.12 | 13000 | 3.0 | 8.1 | 30 |
| SXD2510M | 0.14 / 0.10 | 10000 | 2.4 | 5.6 | 23 |
| SXD2510L | 0.10 / 0.08 | 7000 | 1.6 | 2.5 | 19 |
画册说明：数值为额定电压下的典型值，噪声在距进风侧 1 m 处测量，单重约 6.5 g，参数可能更新。风量和风压不能同时视为同一个装机工作点；最终需核对选定版本 P-Q 曲线并进行整机测试。
尺寸、曲线与材料信息

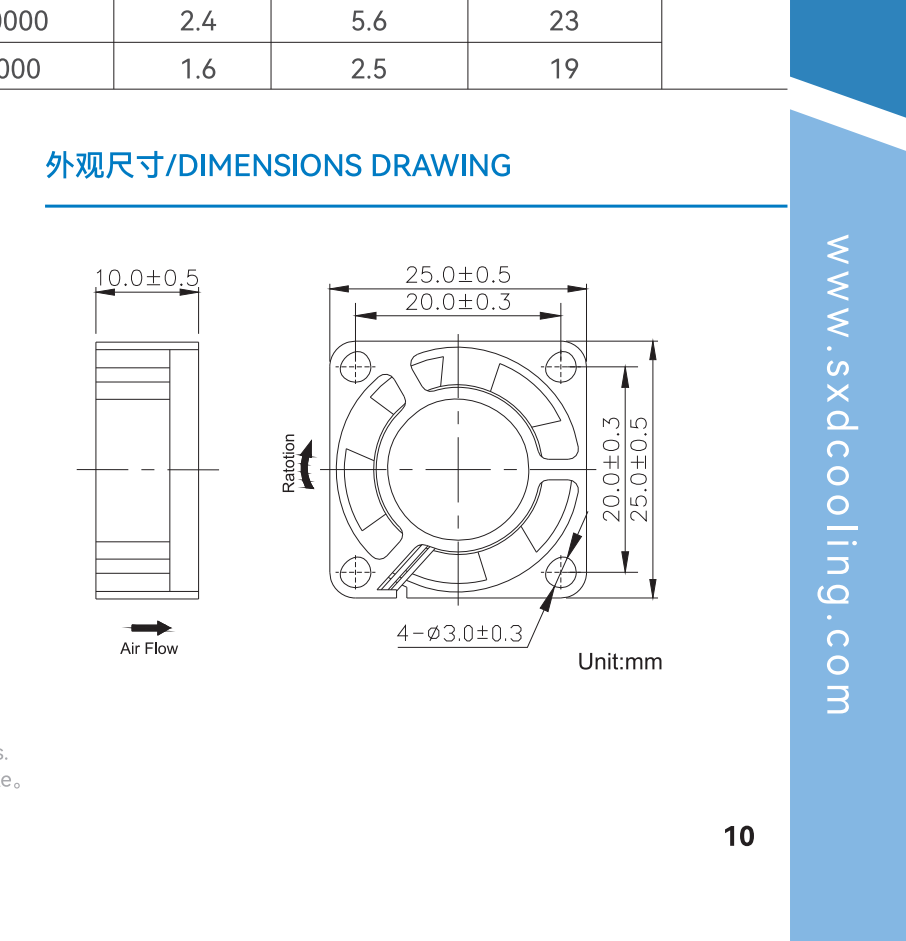

外形与孔位
画册外形为 25.0±0.5 × 25.0±0.5 × 10.0±0.5 mm，安装孔中心距为 20.0±0.3 mm，安装孔为 4-Ø3.0±0.3 mm。请对照图库“尺寸图”和设备结构图确认。

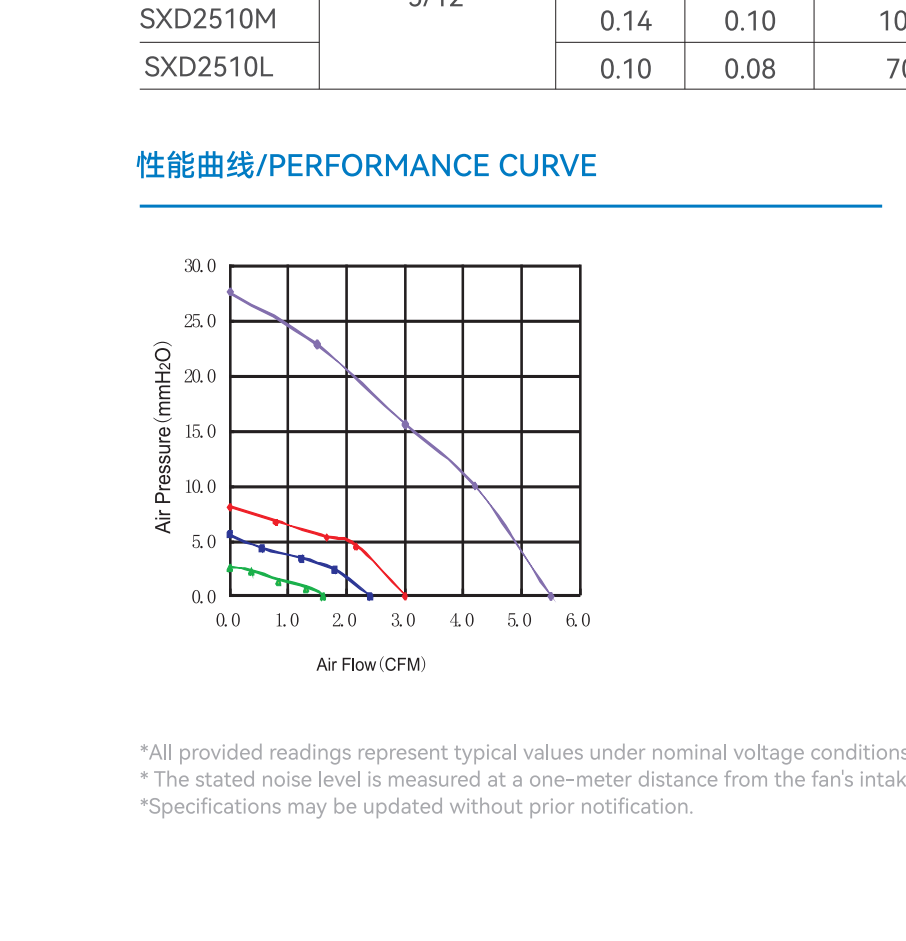

P-Q 曲线
图库保留画册原始曲线。画册未在曲线上直接标明颜色与 D / H / M / L 完整料号对应关系，因此不做颜色映射推断，也不把曲线自动套给实拍样品。
通用条件
画册列示 UL94V-0 塑料框叶、UL 引线（红正黑负）、含油或滚珠轴承选项；工作温度 -10℃～70℃、储存温度 -40℃～80℃。具体材料、轴承和环境适用性仍以选定版本文件为准。
什么时候优先验证 DC2510？
可作为优先验证候选：25×25×10 mm 安装空间明确，主板供电和接口匹配，并且样品在网络摄像机、门禁或智能门铃实际风路中满足镜头区温升、稳定启动与夜间噪声目标。
建议同时比较：若密封外壳、细密网孔或狭窄通道造成较高阻力，应比较具备相应工作点证据的更厚轴流、微型鼓风机或调整风道；若夜间声音优先，则需在目标外壳中比较性能档与振动传递。
不能直接套用：高阻系统、潮湿或强粉尘环境，以及尚未核实电压、孔位、线序、连接器和控制要求的替换项目。外形相同不代表性能、电气或可靠性条件相同。
选型常见问题
【精准规格】DC2510 代表什么？5V 和 12V 可以通用吗？
2510 表示约 25×25×10 mm 的系列外形。5V 与 12V 是不同额定电压版本，不能直接互换；请按完整料号和规格书确认供电与电流。
【场景】可以用于网络摄像机或门禁终端内部散热吗？
可以作为候选，但要确认安装位、图像处理芯片位置、外壳开孔、允许温升和夜间噪声，并在目标设备中验证。设备名称相同不代表风路和热负荷相同。
【性能/阻力】表中的 5.5 CFM 就是装机风量吗？
不是。5.5 CFM 是画册 D 档的典型自由风量，装机流量由风扇曲线与系统阻力共同决定；网孔、滤网、排线和器件遮挡都会影响工作点。
【噪声】19 dBA 就是夜间设备实际听到的声音吗？
不是。19 dBA 是画册 L 档在指定条件下的典型值；外壳共振、安装方式、风路和使用距离都会改变整机声音，应在夜间工作模式和目标外壳中验证。
【控制】AUTO、PWM、FG、RD 图标代表默认都有吗？
这些是画册列出的系列可选功能，不代表图示两线样品或每个订单版本默认具备。需要调速、测速或报警时，请确认引脚、信号电平和完整料号。
【可靠性】全天运行需要确认哪些条件？
请提供运行时间、环境温湿度、粉尘、安装方向和启动频率，并确认轴承方案与验证项目。寿命、防护和认证范围以具体版本证据为准。
【替换】同样是 25×25×10 mm，可以直接替换旧风扇吗？
还需核对四个安装孔的位置、公差、风向、电压、电流、线序、连接器和控制信号。建议提供旧风扇铭牌、插头和安装位置照片。
【供应商】批量采购前可以先确认样品和资料吗？
可先沟通完整料号、规格书、图纸和样品验证条件，同时说明试样与批量数量及期望交期。库存、价格和交期需要单独确认。
【定制】线长、连接器或控制方式可以按设备配置吗？
请提供连接器型号、线长、线序和控制要求，以便评估可行版本。未确认前不把定制项视为标准配置，也不默认改变额定电压或认证范围。
【比较/诊断】热点仍高或夜间声音明显，应该直接换高速档吗？
先检查进出风是否被遮挡、热风是否回流、安装是否传递振动，再结合系统阻力、温升目标和声音目标比较性能档或其他结构。资料不足时不预先承诺降温或噪声结果。
不确定选哪一款？
把设备情况告诉我们，一起缩小选型范围
可先发送设备、旧风扇铭牌、连接器和安装位置照片。已知的信息直接提供，暂不清楚的项目可以在沟通中逐项确认。
- 设备用途、安装尺寸/厚度与供电；
- 热源功耗或允许温升、风道阻力及噪声要求；
- 连接器与控制、使用环境、试样/批量数量和期望交期。
结合选定版本资料和实际使用条件，沟通适配候选、备选方向与样品验证项目；资料不足时先确认缺项，不提前承诺装机效果。
联系选型与样品支持资料来源：盛煊达产品画册第 10 页（PDF 第 6 页右侧）；SXD2510B05M、DC 5V / 0.14A 实拍铭牌。画册数据与图示样品分别说明，最终以双方确认的具体版本规格书、图纸与样品验证结果为准。
