SXDOOL 804EC17251 机柜通风过滤网组｜AC 115/230V选型
机柜进出风 · 过滤与散热组合选型
SXDOOL 804EC17251 机柜通风过滤网组

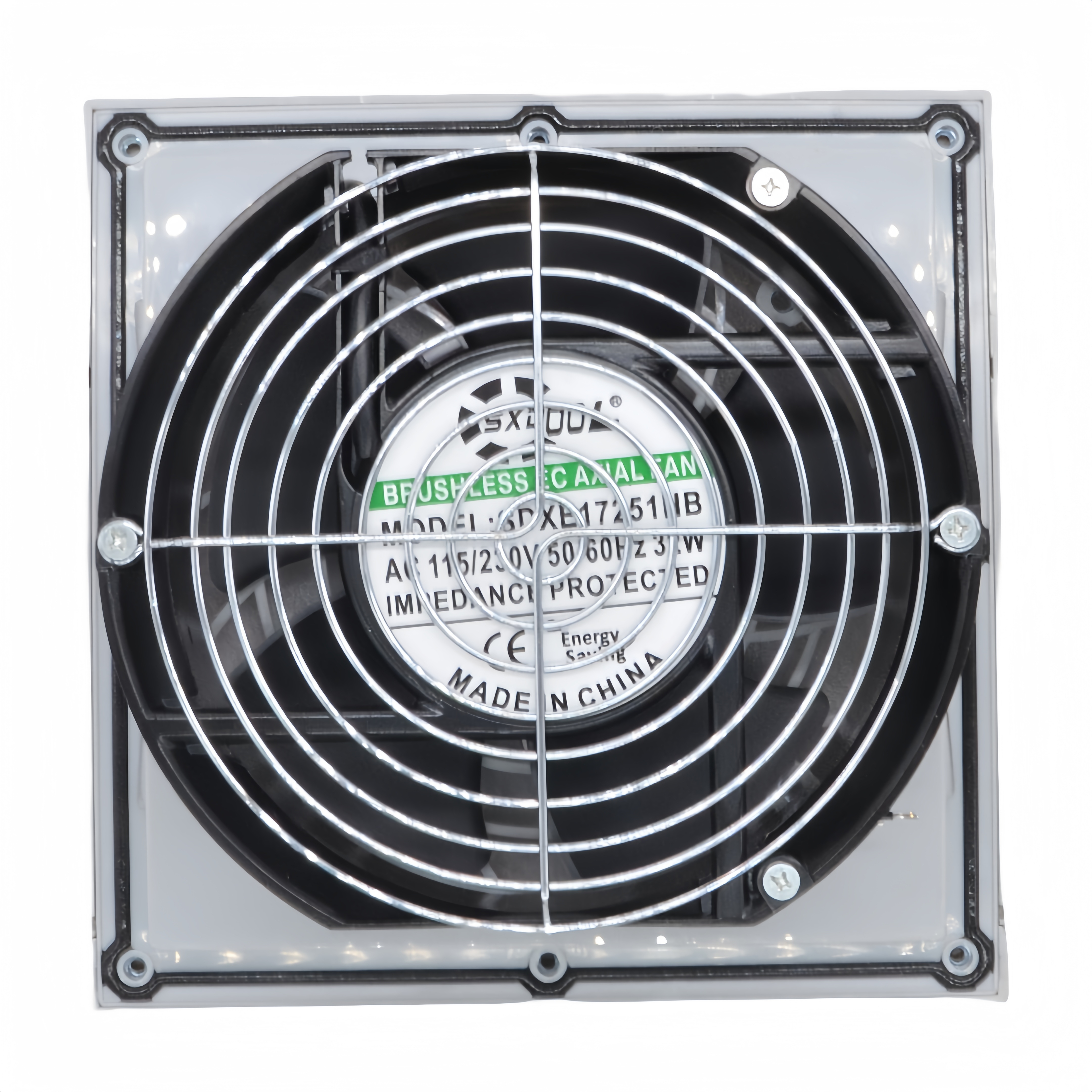

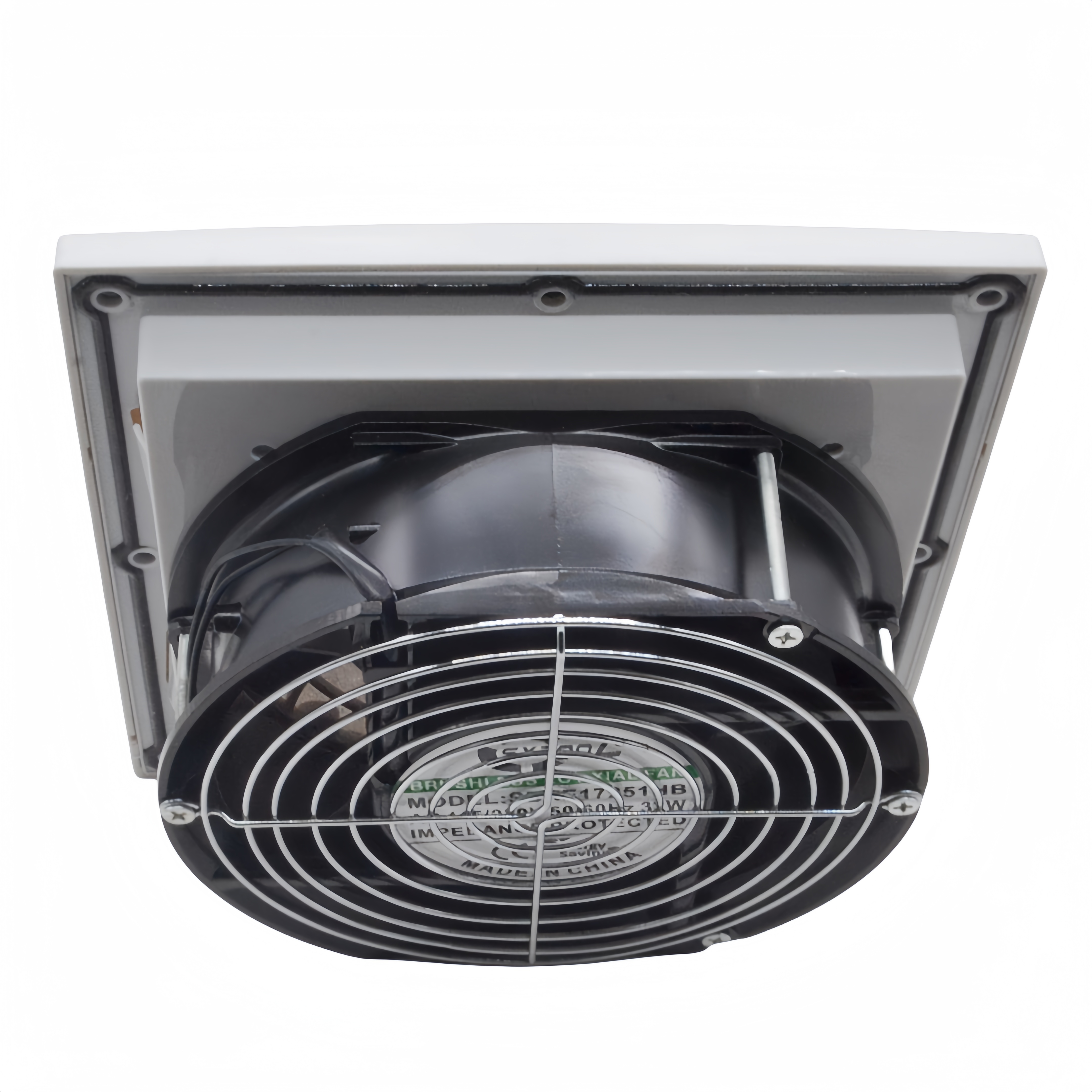

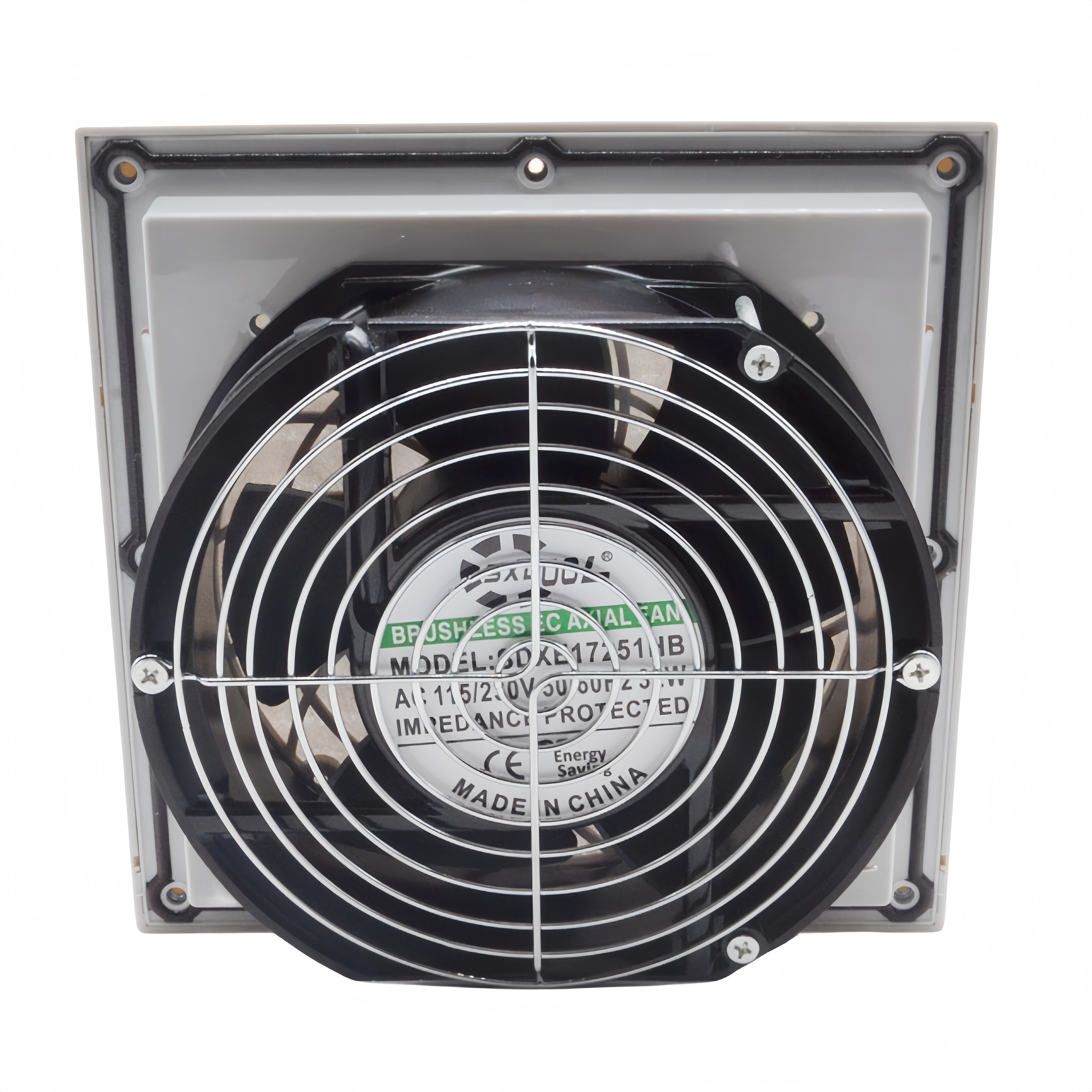

适用于需要把过滤网组件与EC风扇组合评估的机柜通风项目。实拍组合件铭牌可见 AC 115/230V、50/60Hz、29W；风扇家族尺寸、过滤网外形、开孔尺寸和组合深度属于不同证据，订单前需按实际组件逐项确认。
已确认信息与证据边界
| 组合SKU | 804EC17251（本页产品与实拍组合件） |
|---|---|
| 铭牌可见电气信息 | AC 115/230V、50/60Hz、29W；铭牌风扇型号与组合SKU命名不同，最终以双方确认的订单版本为准 |

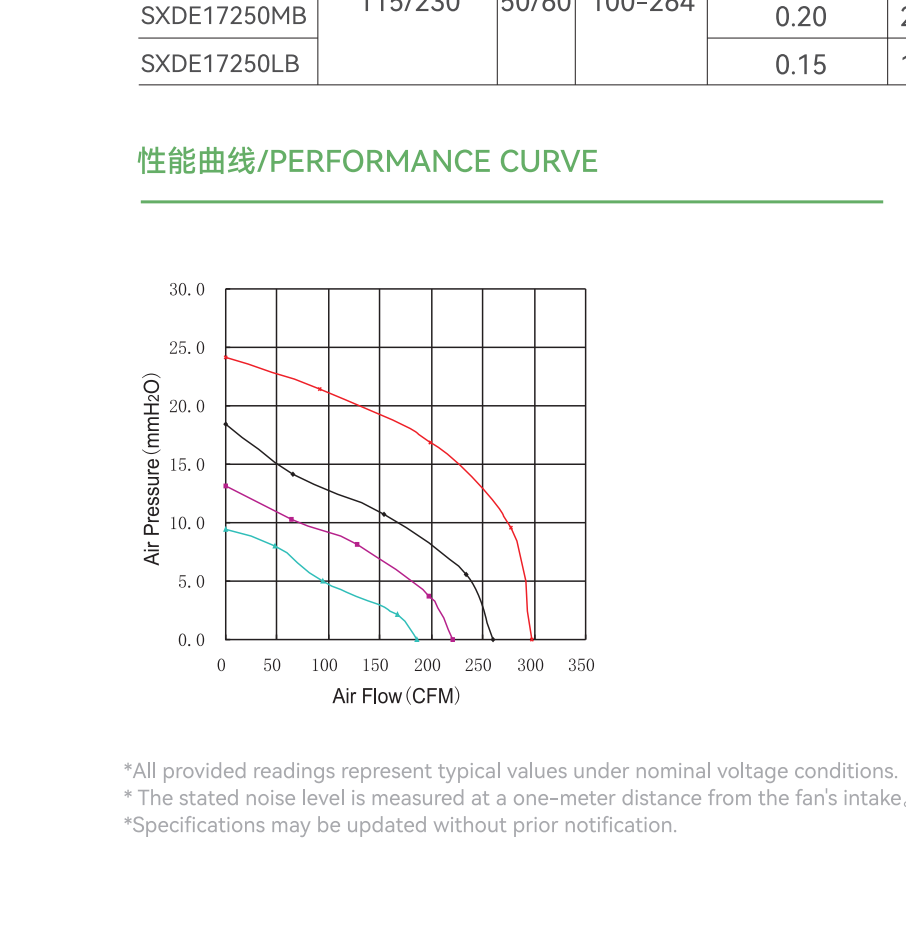

| 风扇家族参考 | 画册提供 EC 172×150×51 mm 家族规格与P-Q曲线；不得直接迁移为本组合件的确定工作点 |

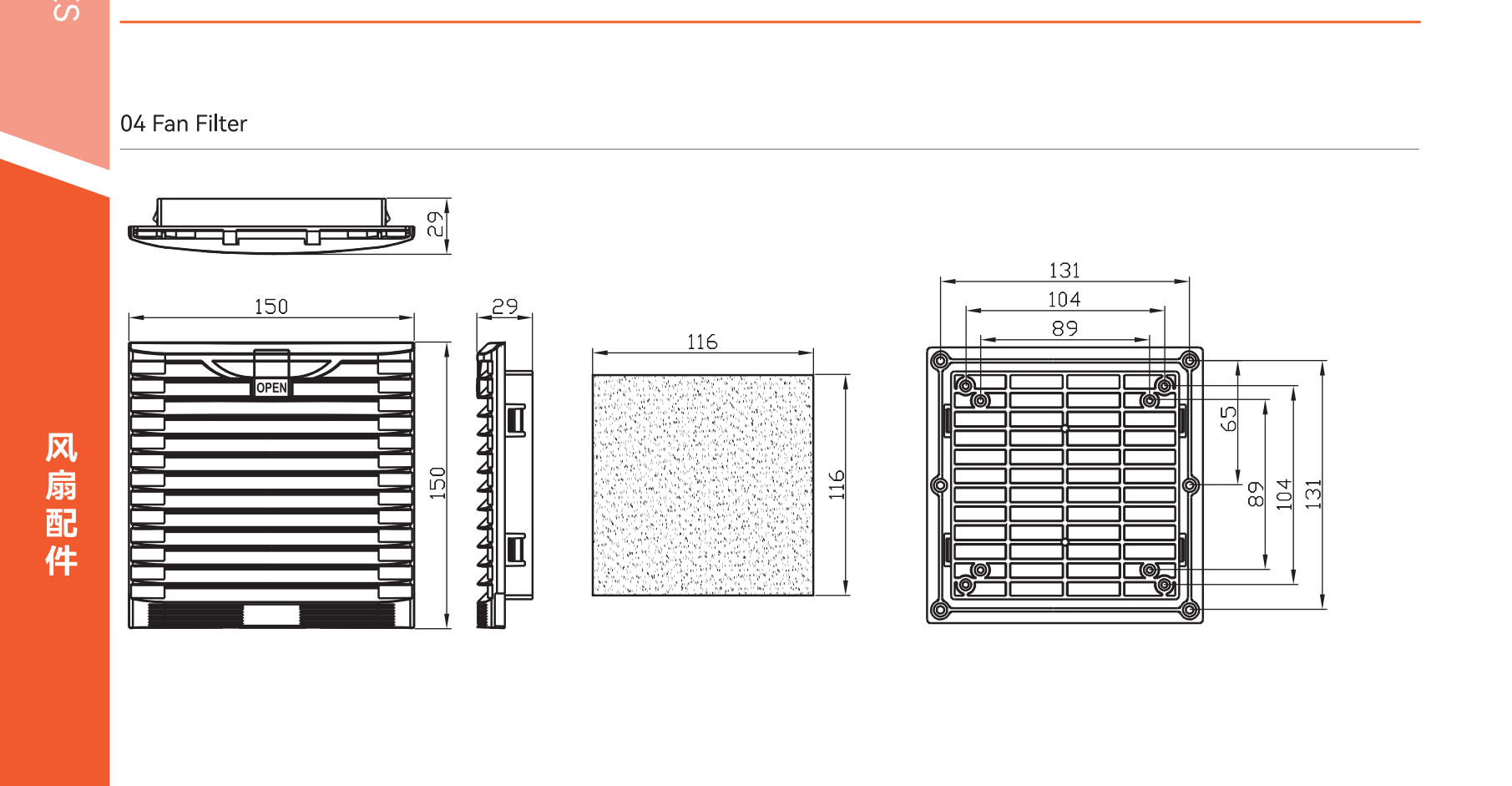

| 过滤网组件参考 | 画册附件页提供过滤网结构示意，但现有页未形成804整机外形、开孔与组合深度的一一对应证据 |
| 待确认内容 | 整机外形、开孔、安装方向、滤材、连接方式、工作点、噪声、控制、寿命及整机防护等级 |
这套组合解决什么问题

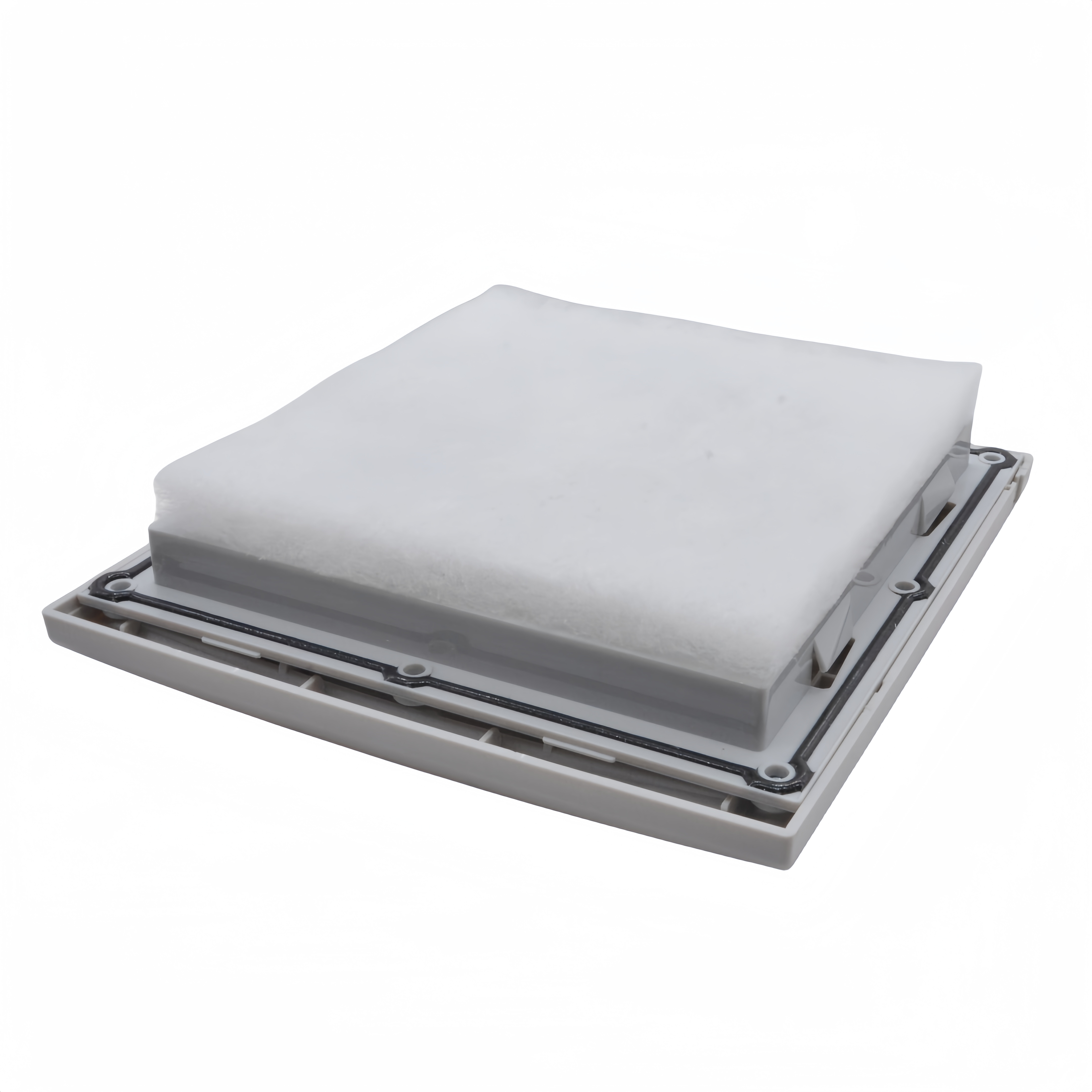

过滤网用于减少灰尘和异物进入机柜，EC风扇负责建立通风。真正的散热能力取决于滤材阻力、开孔、风道和设备热负荷，因此不能只看风扇自由风量，也不能把风扇尺寸当作整套过滤网组件尺寸。
如何判断是否适合您的设备
主选：暂不直接列为主选。只有开孔、组合深度、滤材阻力、实际工作点和整机防护验证均符合设备目标后，才可进入主选。
候选：适合需要AC宽电压EC风扇、可拆洗或可更换滤材，并希望兼顾机柜通风与进风过滤的项目先行评估。
备选：若现场阻力较高、空间受限或温升目标更严，应同时比较更高静压结构、其他过滤网尺寸或不同风扇组合。
不适用条件：未确认开孔与组合深度、未取得对应版本P-Q曲线、要求整机防水却未做接口密封验证，或需要特定控制信号但尚未确认接线版本时，不建议直接下单。
样品验证建议
- 用柜体图纸核对外形、开孔、安装孔、组合深度和进出风方向。
- 装入实际滤材，在最终风道中测量风量、系统阻力、允许温升与噪声。
- 确认电源、端子、线序、接地和启停方式；如需调速或转速反馈，按订单版本验证。
- 分别验证滤材维护周期、风扇可靠性以及柜体开孔和接口处的防护边界。
询价前请提供9项信息
尺寸/厚度、供电、热负荷/允许温升、系统阻力、噪声、控制、环境、数量、交期。型号暂不确定也可以发送柜体开孔图、安装位置、风扇铭牌和接线照片，我们将整理主选、备选与样品验证项。
常见问题
能否只按风扇尺寸确定柜体开孔？
不能。风扇本体、过滤网面罩、柜体开孔和组合深度是不同尺寸，必须按实际组件图逐项核对。
画册里的P-Q曲线能否直接作为这套组合的出风量？
不能。画册曲线是风扇家族参考，加入滤材和面罩后工作点会改变，应以对应版本资料和装机测试为准。
目前可以确认哪些信息？
可确认本页实拍组合件与804EC17251产品关系，以及铭牌可见的AC 115/230V、50/60Hz、29W；其他性能、尺寸和防护结论需在订单版本中确认。
