SXDOOL 803EC12038 机柜通风过滤网组
面向控制柜、电气柜和自动化设备的结构、热设计与维护人员，用于评估过滤面罩、滤棉和EC风扇组合后的进风过滤与散热能力。实拍确认组合结构与安装关系；实际工作点取决于滤材阻力、柜体开孔、风道和设备热负荷。
已确认信息与证据边界
| 组合SKU | 803EC12038（本页过滤组件与EC风扇组合） |
|---|---|

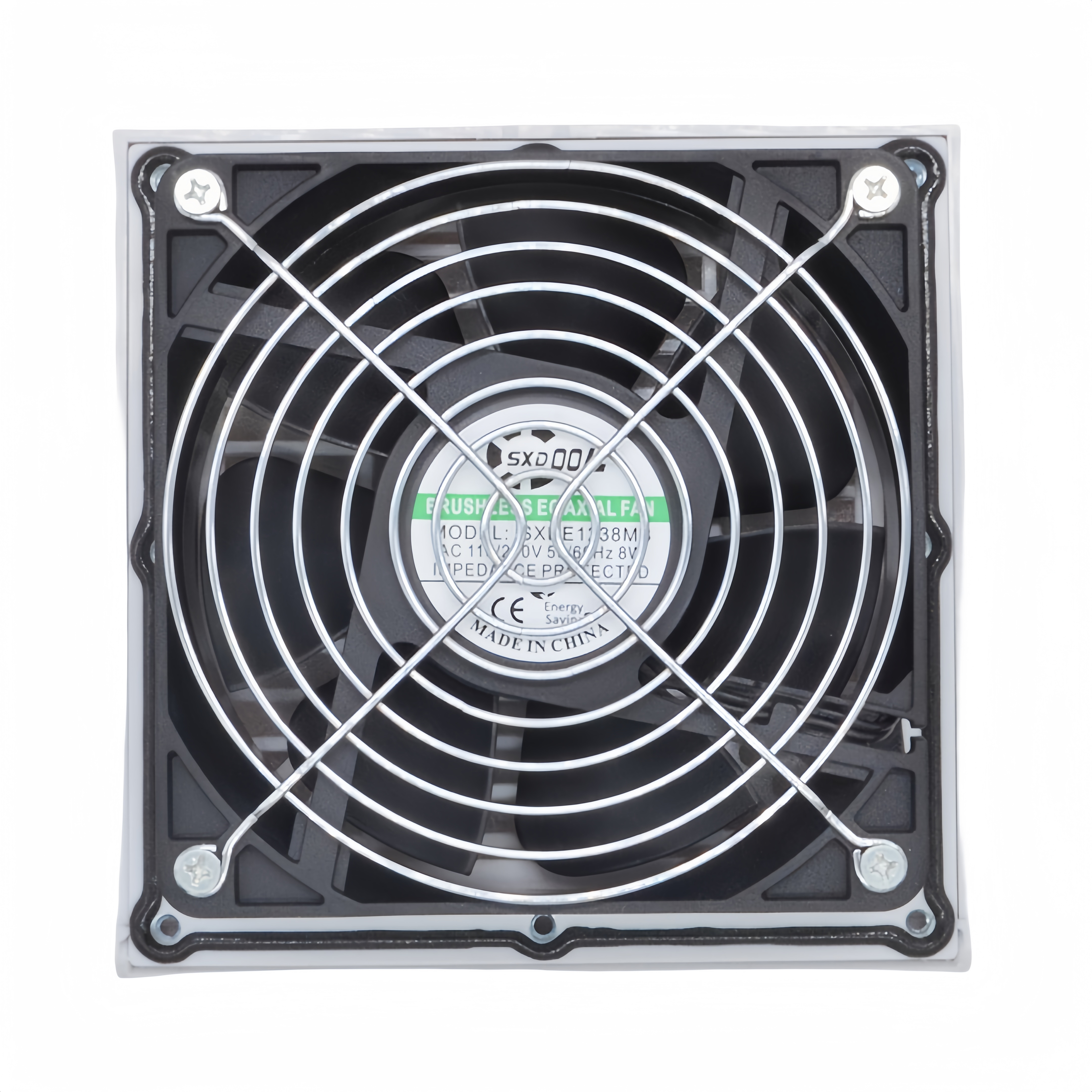

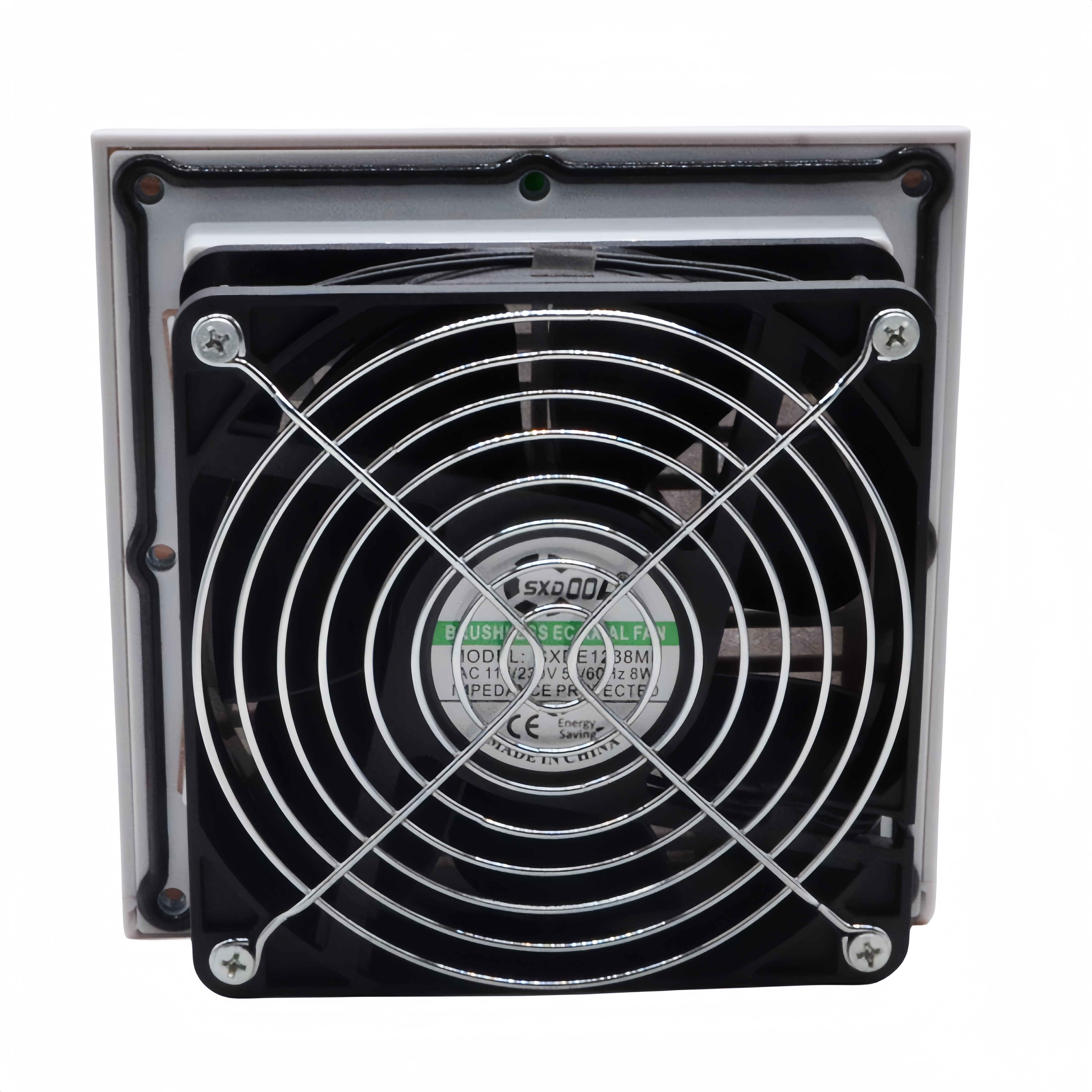

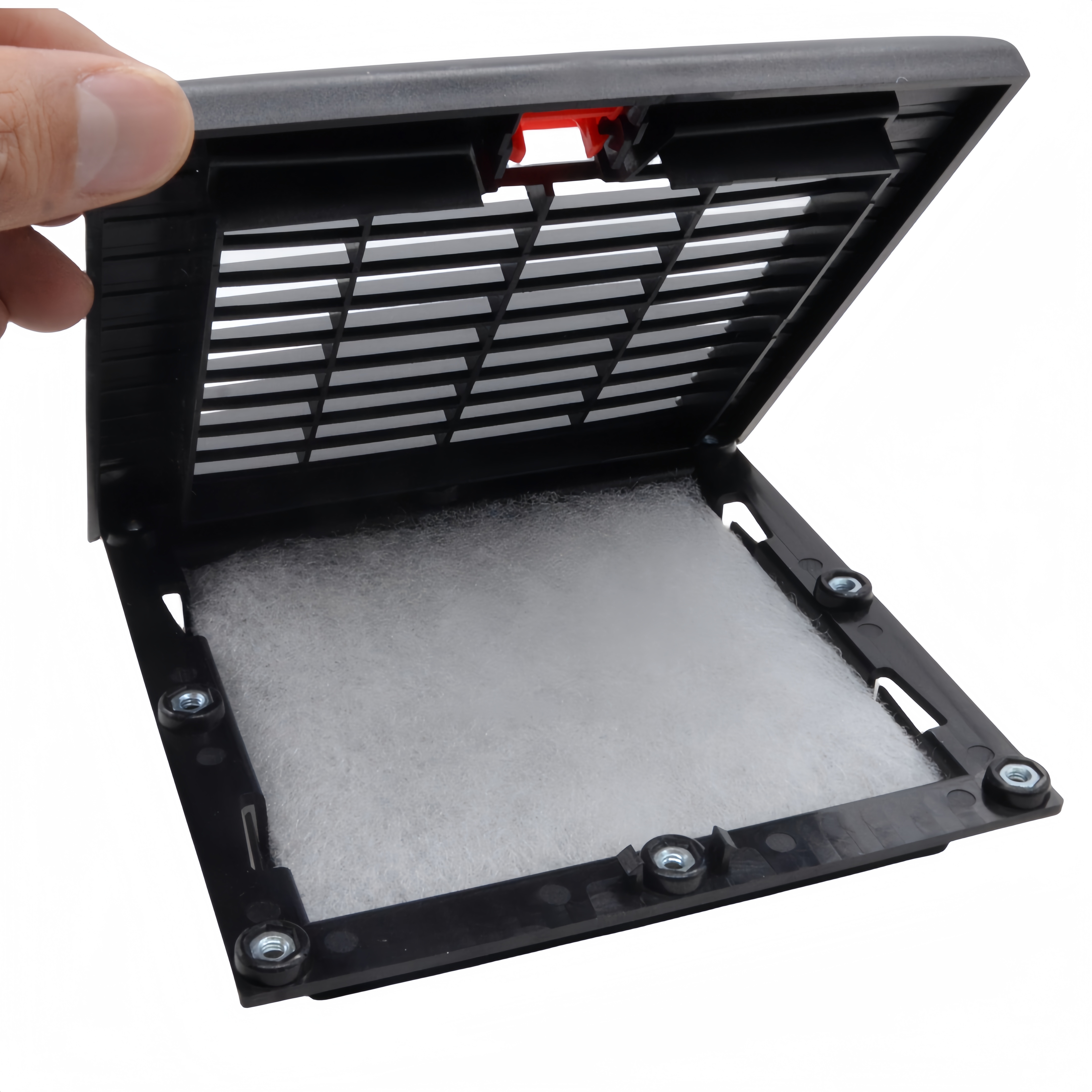

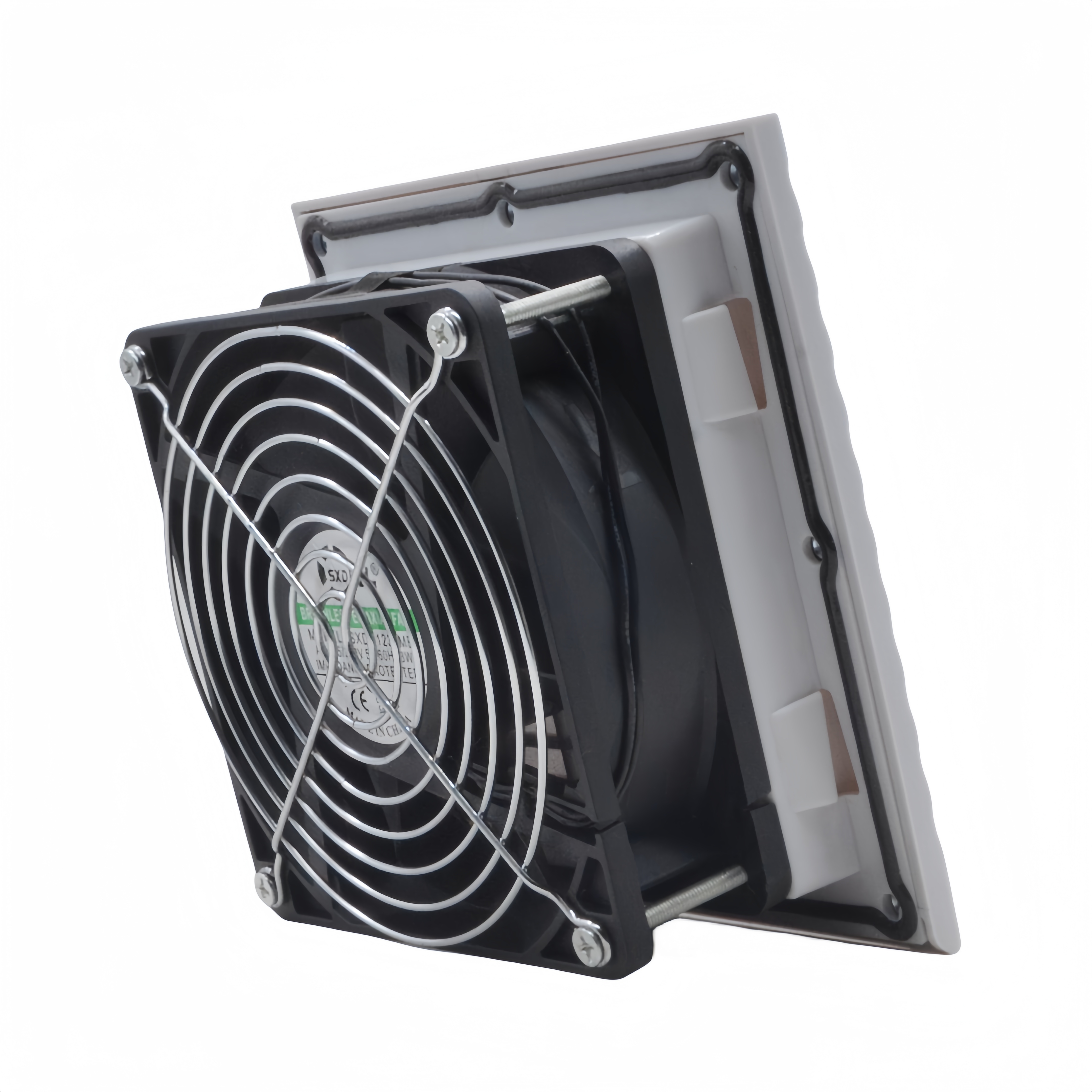

| 实拍可确认 | 过滤面罩、滤棉、密封结构、金属防护网、风扇框体和安装关系；铭牌仅作为该系列组合的代表图，不向所有订单版本迁移参数 |

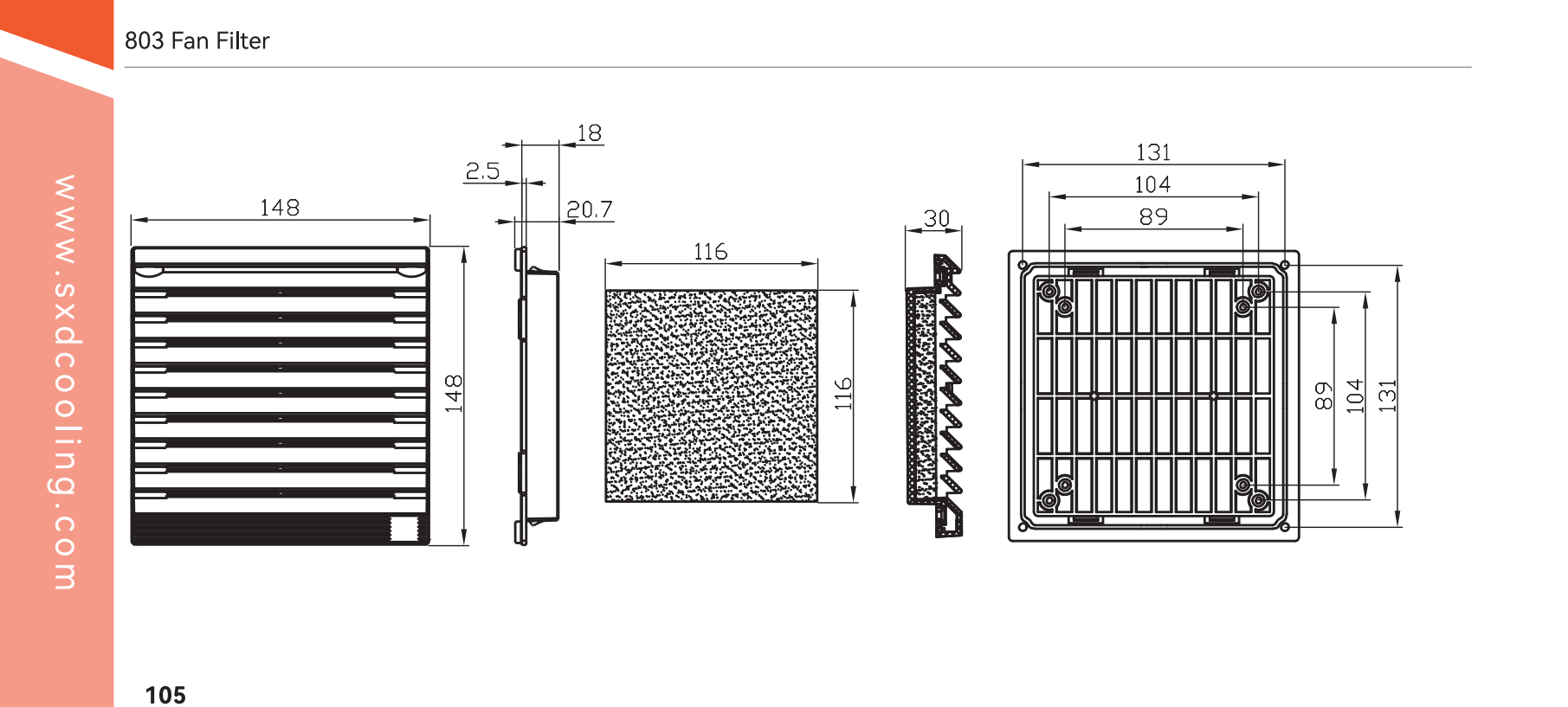

| 803附件尺寸参考 | 画册图示外框约148×148 mm、滤棉约116×116 mm、背框约131×131 mm；最终开孔、组合深度和安装孔位以订单图纸与实物复核 |

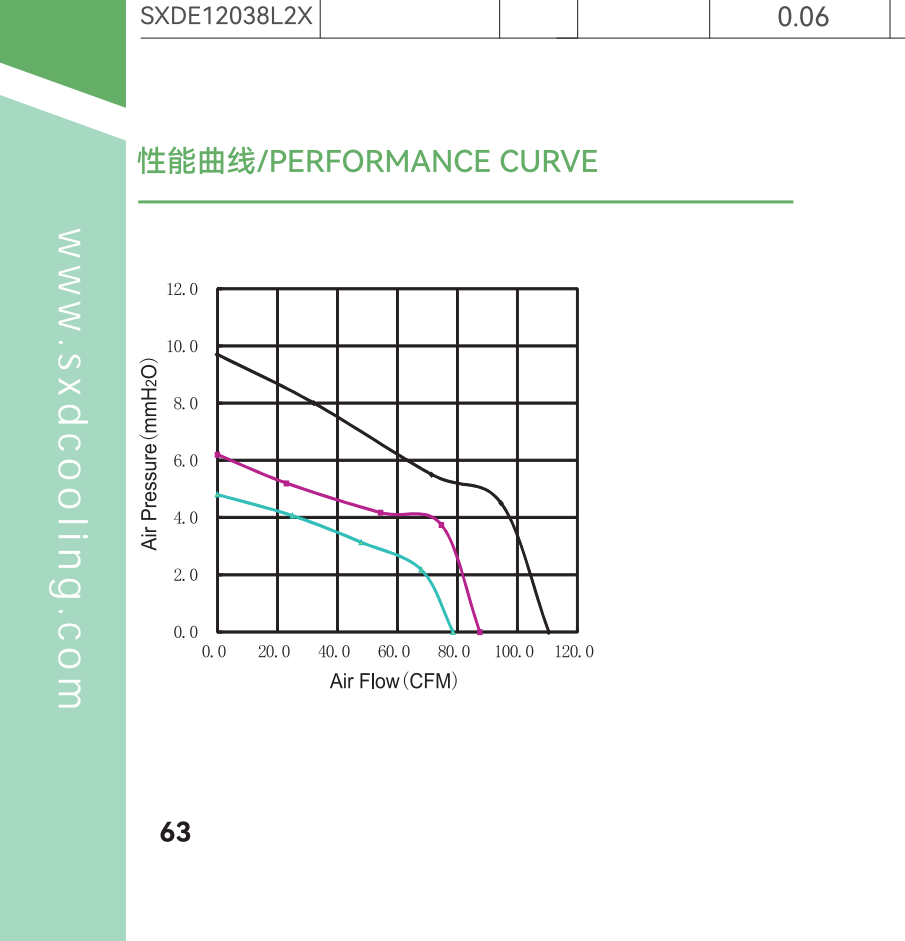

| 风扇家族参考 | 画册提供EC12038家族比较曲线，但不能直接作为803过滤组件装入后的确定风量、静压、转速或噪声 |
| 待确认内容 | 具体供电、功率、控制、工作点、噪声、寿命、滤材等级、整机防护等级、附件清单与交付版本 |
这套组合解决什么问题
过滤组件用于减少粉尘和异物从进风侧进入机柜，EC风扇用于建立通风。对控制柜研发、热设计、结构工程和维护人员而言，关键不是单独追求自由风量，而是让开孔、滤材阻力、风道、温升目标和维护周期共同匹配。
如何判断是否适合您的设备
主选：暂不直接列为主选。只有开孔与安装深度匹配、具体电气版本明确，并且装入实际滤材后的工作点、温升和防护验证满足设备目标，才可进入主选。
候选：适合控制柜、电气柜、PLC柜和自动化设备机柜先行评估进风过滤、强制通风与滤棉快拆维护。
备选：若系统阻力较高、空间受限、粉尘负荷大或允许温升更严，应同时比较其他过滤网尺寸、更高静压风扇或不同进排风结构。
不适用条件：未确认柜体开孔与组合深度、未取得对应电气版本资料、要求整机防护却未验证密封边界，或需要特定控制信号但尚未确认线序时，不建议直接下单。
样品验证建议
- 用柜体图纸和实物核对外框、开孔、安装孔、组合深度及进出风方向。
- 装入实际滤材，在最终风道中测量系统阻力、工作点、允许温升与噪声。
- 确认供电、功率、端子、线序、接地和启停方式；如需调速或转速反馈，按订单版本验证。
- 按现场粉尘和维护制度验证滤棉清洁或更换周期，并单独检查柜体开孔、密封垫和接口处的防护边界。
询价前请提供9项信息
尺寸/厚度、供电、热负荷/允许温升、系统阻力、噪声、控制、环境、数量、交期。型号暂不确定也可以发送柜体开孔图、安装位置、现有风扇铭牌和接线照片，我们将返回适配理由、主选/备选边界与样品验证项。
常见问题
能否只按EC12038风扇尺寸确定柜体开孔？
不能。风扇框体、过滤面罩、滤棉、背框和柜体开孔是不同尺寸，必须按803组件图与订单实物逐项核对。
画册里的P-Q曲线能否直接作为整套过滤网组的风量？
不能。加入滤材、面罩和柜内风道后工作点会变化，应以对应电气版本资料和装机测试为准。
目前可以确认哪些信息？
可确认803EC12038组合关系、实拍结构，以及803附件页展示的尺寸参考；具体性能、电气、控制、寿命、防护和附件清单需在订单版本中确认。
