DC4020 40×40×20mm直流风扇｜3D打印机、激光模组与控制板散热选型
SXDOOL · DC4020 直流轴流风扇
3D打印与激光设备散热，先把冷端、风向和线束安排好
3D打印机、激光雕刻机和小型CNC的散热，既要把风送到需要冷却的区域，也要考虑高温近场、粉尘烟尘与运动部件上的线束。DC4020提供40×40×20 mm轴流结构的选型方向；是否适合您的设备，需要结合具体版本资料与装机测试，确认冷热分区、实际风量、温升和线束可靠性。
同样是4020安装位，先分清要冷却哪里
3D打印：冷热分区清楚
先明确是热端的冷端散热，还是打印件冷却。检查气流是否经过冷端散热片，是否干扰加热区与工艺风路；在目标材料、负载和环境下测温，不能把有风等同于冷端温度合格。
激光模组：风向和回流明确
确认模组散热片、进出风位置及烟尘路径，避免热风回流或烟尘被带入敏感区域。模组散热与烟尘收集是不同需求，不能仅凭一只4020风扇的自由风量判断两者都已满足。
小型CNC：控制板与线束一起看
关注驱动器与控制板热点、粉尘进入路径，以及风扇固定和线束走向。若随运动部件安装，还要核对弯折范围、拉力释放与连接可靠性；静态通电正常不能替代运动工况测试。

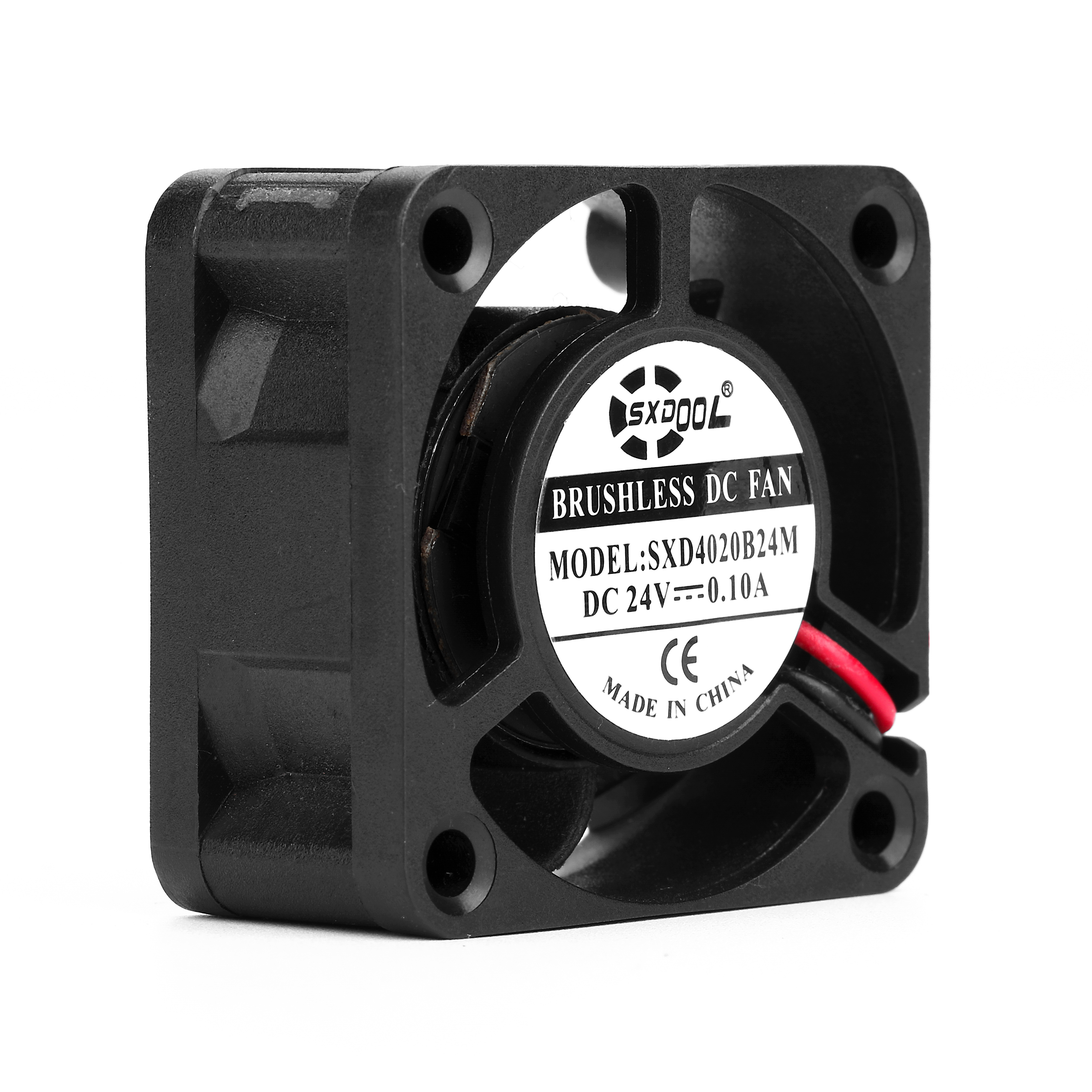

看清样件铭牌，再对应您要订购的版本
图示样件铭牌为SXD4020B24M，DC 24V，0.10A；画册SXD4020M的24V电流为0.07A。两者不能直接视为同一版本，也不能因为0.10A与画册H档相同，就套用H档性能。画册未说明B后缀的对应关系；选样与订购时，请以完整料号对应的规格书或承认书确认转速、风量、风压、噪声和接线。
从真实外观到线束，核对安装细节

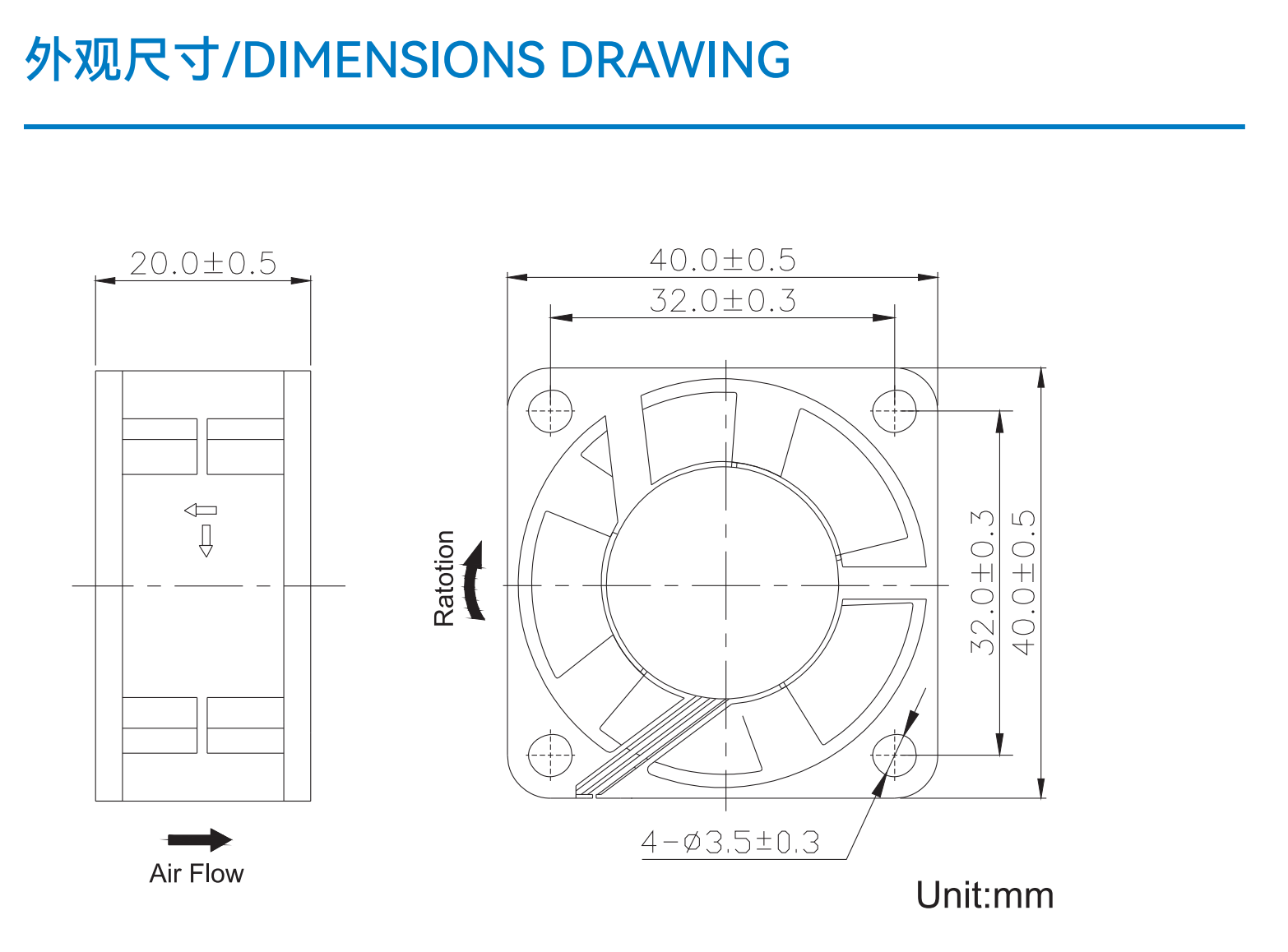

40×40×20 mm之外，还要留出风道和运动余量
先核对安装位、散热片和附近热源，再确认进出风方向、风罩、格栅与线束路径。安装在运动机构上时，还需检查全行程内的干涉与拉扯；孔距相同不代表可以直接替换。

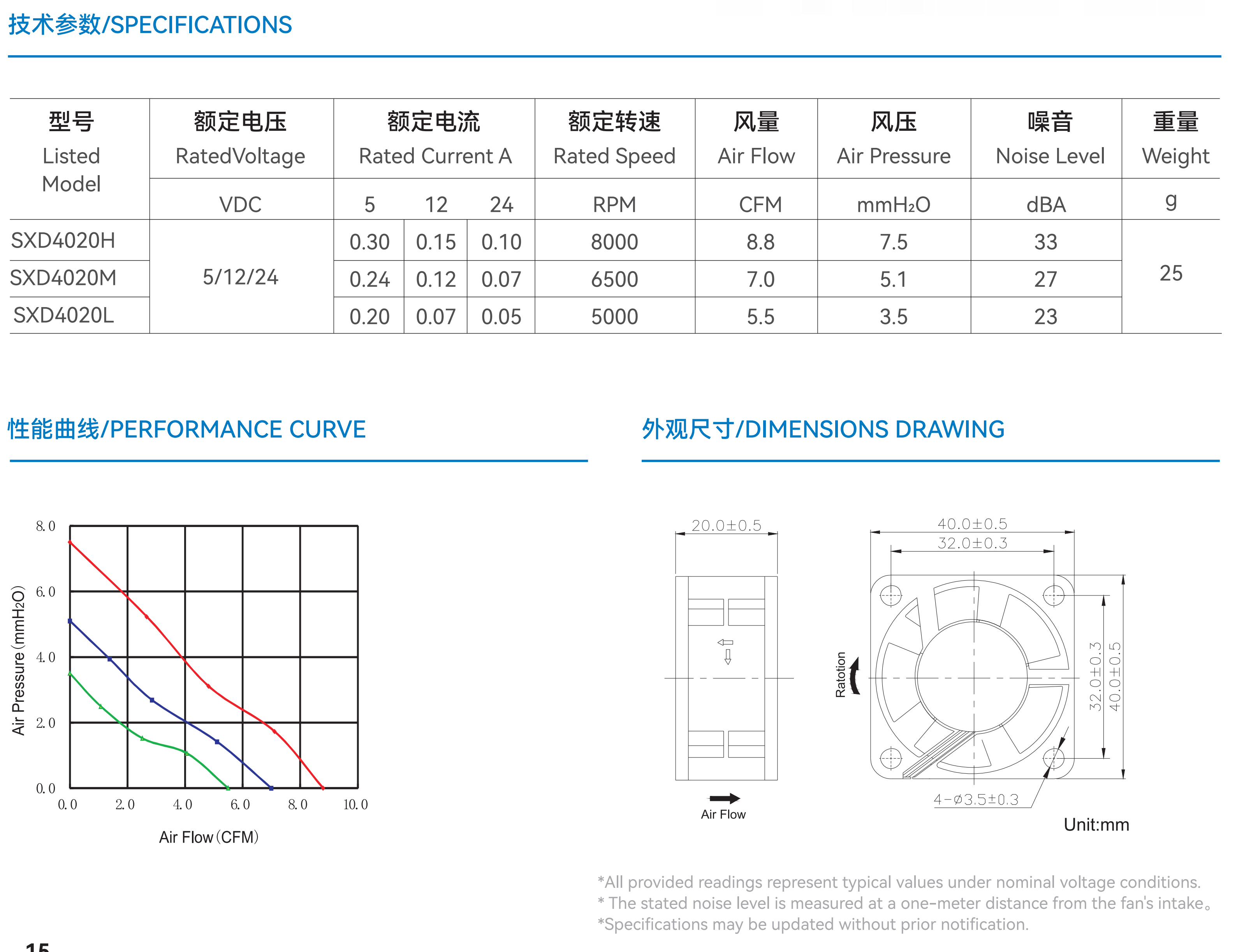

画册系列参数：先比较档位，再确认完整料号
以下来自盛煊达产品画册PDF第9页左侧（印刷页15），为额定电压下的系列典型值。5V、12V和24V分别对应不同版本，不是同一只风扇的宽电压范围。本表供系列比较，不等同于图示SXD4020B24M的规格书。
| 画册型号 | 电流 A 5V / 12V / 24V |
转速 RPM |
风量 CFM |
风压 mmH₂O |
噪声 dBA |
|---|---|---|---|---|---|
| SXD4020H | 0.30 / 0.15 / 0.10 | 8000 | 8.8 | 7.5 | 33 |
| SXD4020M | 0.24 / 0.12 / 0.07 | 6500 | 7.0 | 5.1 | 27 |
| SXD4020L | 0.20 / 0.07 / 0.05 | 5000 | 5.5 | 3.5 | 23 |
画册噪声测量位置为距进风侧1 m。风量端点与风压端点不是同一工作点，不能理解为装机后可同时输出表中风量和风压。典型电流不能替代启动电流、供电余量或控制板接口兼容性确认。
有散热片和风罩，8.8 CFM还能直接用吗？
不能直接作为装机风量。散热片间隙、风罩出口、格栅、风路转弯及回流会改变阻力，应结合具体版本P-Q曲线与系统阻力曲线的交点判断实际工作点，再测量冷端、激光模组或控制板的温度。
粉尘、烟尘沉积或滤网堵塞还会改变风路。在阻力情况未知时，可以先提供安装照片、风道结构与现有温升问题，逐项补齐选型信息，不宜只按自由风量确定型号。
怎样判断DC4020是否适合您的项目？
可以优先评估的条件
40×40×20 mm安装空间、32 mm孔距、供电和接口匹配，风路能经过目标散热部位。具体版本资料与样品一致，且在约定温度、负载、积尘和运动条件下，冷热分区、风向、温升、噪声及线束测试均满足目标后，再确定为项目主选。
需要比较的备选方向
同尺寸不同转速档可作对照；空间允许时，也可比较其他厚度或增压轴流结构。若风路要求小出口定向送风，可评估涡轮/离心方案，并重新核对安装、供电、工作点和噪声，不能仅凭结构名称判断一定更好。
暂不宜直接定型的情况
风道阻力、高温近场条件或运动线束要求尚不明确；试样未满足温升、启动或噪声目标；需要防尘防水、特定寿命或控制功能却没有对应版本资料。先补充信息或比较方案，不以更大自由风量代替这些确认。
从样品到批量，四组信息值得提前沟通
- 散热任务：设备类型、具体冷却部位、持续与峰值负载、环境温度、风扇附近温度、允许温升、噪声目标，以及风罩、散热片和粉尘烟尘情况。
- 安装与电气：完整料号、尺寸图、风向、供电电压及波动、启动电流预算、控制板接口、线长、插头、极性与脚位；不要仅凭插头外观直接接线。
- 运行与线束：安装方向、运行周期、轴承和寿命要求、工作温度、线束固定点、运动行程及弯折条件、粉尘维护周期。所需防护或认证应核对具体型号对应的资料。
- 批量一致性：让样品与规格书或承认书对应，约定检验项目、版本变更通知方式与试样数量。可供配置、MOQ、价格、库存和交期以正式确认或报价为准。
DC4020桌面制造设备选型常见问题
1. 安装位是40×40×20 mm，还需要提供哪些规格？
请补充孔距、进出风空间、设备供电与启动电流预算、冷却部位和允许温升、风道结构、噪声目标及接线要求。画册横纵孔距为32.0±0.3 mm；5V、12V、24V是不同版本，不是同一只风扇的宽电压范围。资料不全时，也可以先发安装位和旧件照片，一起梳理待确认项目。
2. DC4020能用于3D打印热端、激光模组或小型CNC吗？
可作为这些设备的散热候选，但应分别明确冷却对象。3D打印机要区分热端的冷端散热与打印件冷却；激光设备要分清模组散热与烟尘路径；小型CNC要关注控制板热点和粉尘。具体版本在实际安装、负载、环境及运动条件下验证通过后，才能确定是否适合该项目，不代表已经适配某款整机。
3. 加了风罩、散热片或滤网，能直接按画册风量选吗？
不能。画册自由风量不等于装机风量，风压端点也不能与风量端点同时使用。应取得具体版本P-Q曲线，结合风道阻力确定工作点，并检查回流、积尘和堵塞的影响。阻力未知时先评估结构与测温，不用8.8、7.0或5.5 CFM直接给设备定型。
4. 打印机放在桌边，选L档就能保证安静吗？
画册L档23 dBA是额定电压下、距进风侧1 m的系列典型值，不是整机保证值，也不是图示SXD4020B24M的实测值。风罩、机架共振、安装方式和使用距离都会影响听感。应在相同负载下比较温升与整机噪声，并确认低转速或调速工况下能正常启动。
5. 图示两线风扇能接主板PWM，或提供测速、堵转反馈吗？
仅凭红黑两线与插头照片，不能确认PWM、FG或RD功能，也不能判断主板的供电调制方式是否兼容。请先核对具体版本的供电和控制规范、极性、脚位、启动条件与主板接口。需要调速、测速、报警或自动重启时，应单独提出并取得对应版本确认，画册通用图标不等于图示样件的功能清单。
6. 靠近热端、容易积尘且线束反复运动，怎样评估可靠性？
先测风扇所在位置的实际温度，不能用喷嘴设定温度直接代表风扇环境。再确认具体版本的温度范围、轴承、寿命定义和测试条件，核对粉尘维护要求。运动安装还需说明行程、弯折范围、固定与拉力释放方式，并做循环运行和连接检查；现有照片不能证明线束具备拖链或高温近场适用性，也不能据此承诺IP等级、寿命或认证。
7. 原风扇也是24V 4020，可以直接换成SXD4020B24M吗？
还需比对尺寸公差、孔距、风向、额定及启动电流、插头脚位、控制方式、工作点与噪声，并进行旧件和候选件的装机对照。图示样件为24V 0.10A，画册M档24V为0.07A；不能套用M档参数，也不能按相同电流改套H档参数作为等效证明。
8. 为打印机或激光设备批量配套，应向供应商确认什么？
建议将完整料号、样品、规格书或承认书、尺寸与风向图、对应P-Q曲线、接线定义和运行条件逐项对应，并按项目需要确认启动、寿命、线束与防护资料。再约定检验标准、版本变更通知与样品确认流程。MOQ、批量价格和交期应结合最终配置正式确认，不能由系列名称推定现货或供货周期。
9. 能否调整转速、线长、插头，或提出耐温与控制需求？
可以带着设备供电、目标工作点、噪声、安装和线束运动条件咨询，并说明所需线长、插头、标识、包装或控制功能。可行性、可供版本、测试项目、费用、MOQ与交期需逐项确认；需要耐温、防护或反复弯折能力时，也应明确条件并通过相应样品验证，不将这些需求默认为标准配置。
10. 温度降不下来或风声太大，应提高转速还是换结构？
先检查风是否经过热点、冷热区是否串风、风罩是否造成回流，以及积尘和线束是否影响进出风。再在相同安装、负载和测量条件下比较同尺寸档位、增压轴流或涡轮/离心方案。若考虑DC、AC或EC供电方案，必须同时重新核对电源与控制接口，不能直接互换。只有工作点、温升、噪声和安装测试支持改善，才更换方案。
不知道阻力和目标风量，也可以先从设备问题聊起
告诉我们装在哪里、哪里热、线束怎样运动
不必先选定H、M或L档。您可以先提供3D打印机、激光雕刻机或小型CNC的安装位、风罩、旧风扇铭牌和插头照片，并说明是冷端升温、模组过热、控制板热点，还是噪声或运动中的连接问题。
- 安装尺寸、可用厚度、孔距与供电电压；
- 需要冷却的部位、负载、现场温度、风路及粉尘烟尘情况；
- 线束是否随机构运动、噪声和运行目标，以及样品数量与预计批量。
结合具体版本资料，再沟通候选档位、备选结构与装机测试项目。暂时没有的数据可以逐项确认，让选型建立在您的实际设备条件上。
带上安装情况，咨询选型与样品
资料来源：盛煊达产品画册PDF第9页左侧（印刷页15）的DC4020尺寸、系列参数与性能曲线；SXD4020B24M样件外观、铭牌和线束实拍。画册系列典型值与图示样件分别说明。最终以双方确认的完整料号、规格书或承认书、图纸及样品为准。
